ZW3Dの小技16 直線と円の間に接する円を書く方法
直線と円（円弧も同じ方法で可能）の間に接する円を書くには、ZW3Dの拘束機能を利用します。

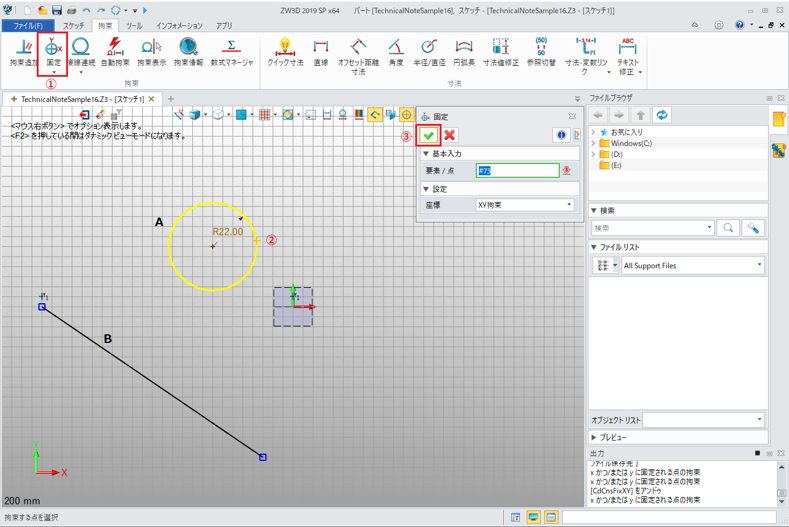

１． 先に適当な円Aと直線Bを用意します。 下図の①～③の順で、円Aが動かないよう、「拘束」の固定コマンドで固定させます。

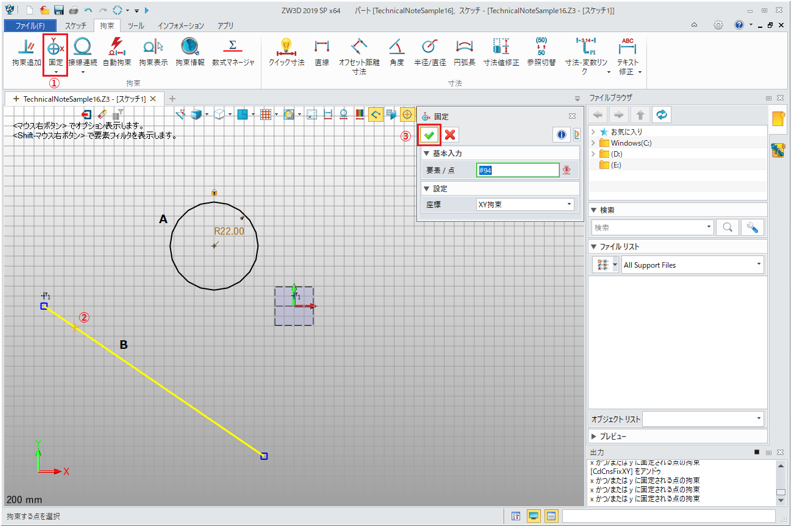

次に、下図の①～③の順で、線Bも同様に固定させます。

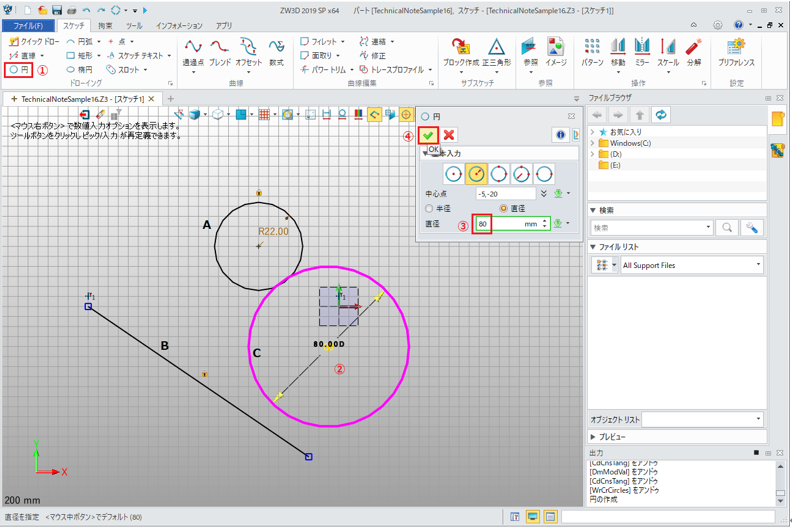

２．下図の①～④の順番で、それぞれに接させる予定の適当な円Cを描きます。

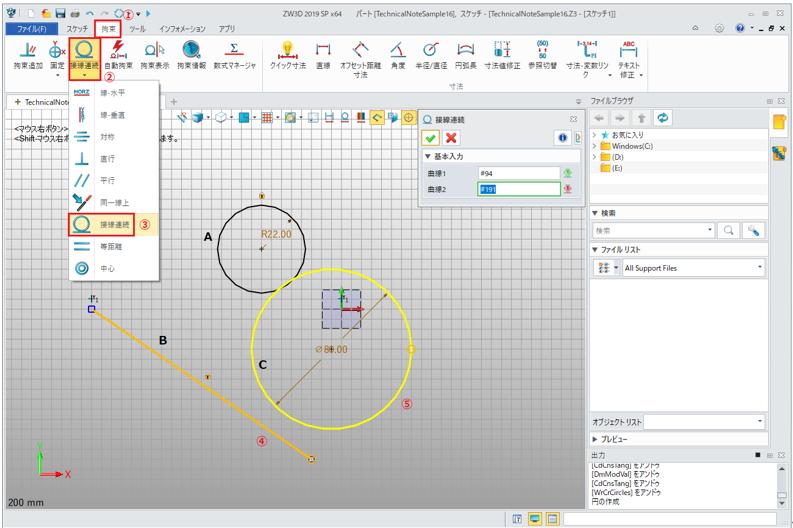

３．下図の①～⑤の順番で、対象の直線Bと円Cを指定します。

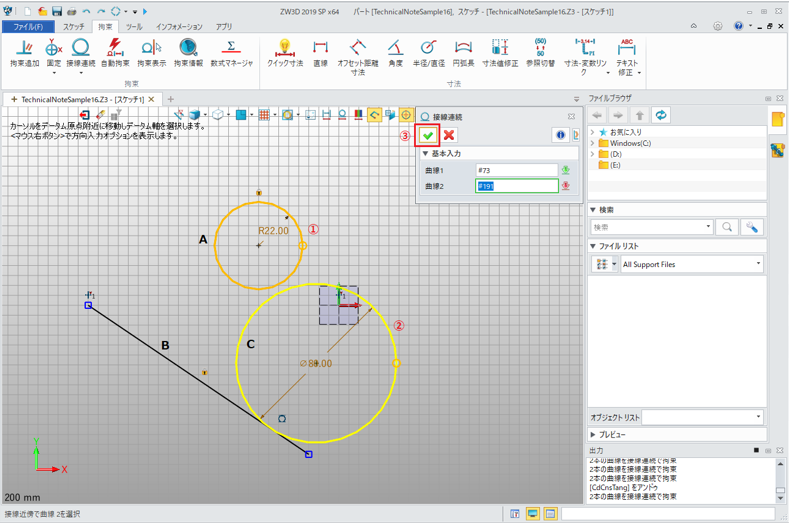

４．同様に、下図の①～③の順で、対象の円Aと円Bを指定します。

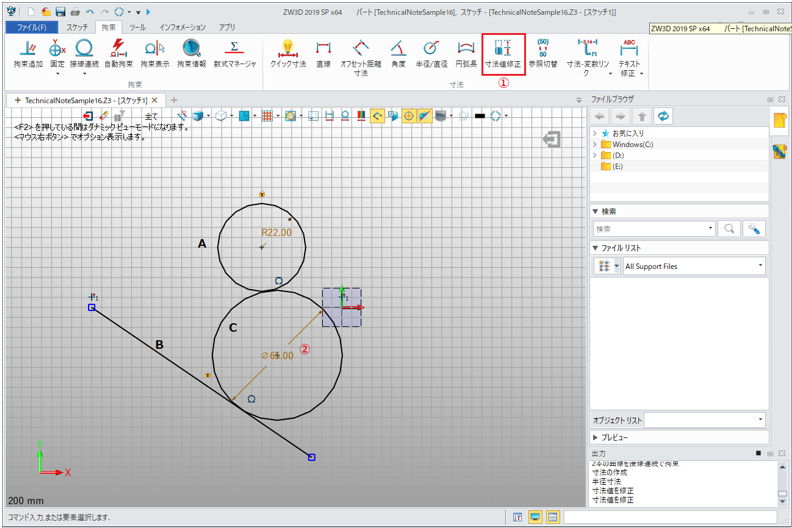

５．下図のように円Aと直線Bの間に接する位置に移動されます。
|
