ZWCADの図面間でコピーされたブロックが変更されるのはなぜですか?
問題:
ある図面から別の図面にブロックをコピーすると、ブロックの形状が変わります。
原因:
これは、2 つの図面に同じ名前のブロックがあるためです。ブロックをコピーすると、ターゲット図面内の同じ名前のブロックに置き換えられるため、ブロックが変更されます
解決方法:
1.ブロックの名前を同じ名前に変更します

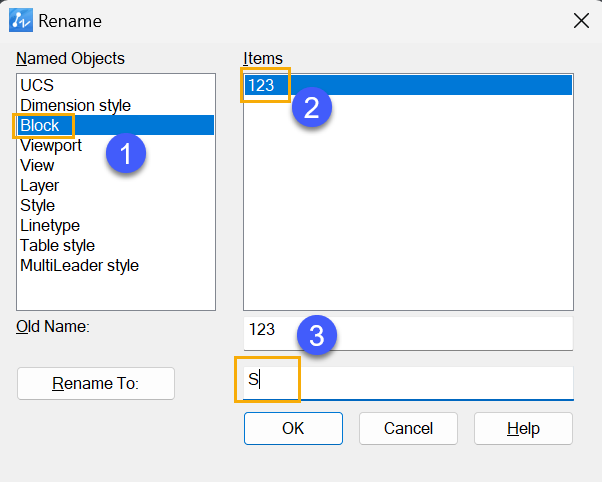

メニューから、[形式] → [名前変更] (RENAME コマンド)をクリックして[名前変更]ダイアログ ボックスを開き、[ブロック]を選択し、名前を変更するブロックを選択し、新しいブロック名を入力し、[OK]をクリックしてブロック名を変更します。
2.ブロックの名前を変更した後、ブロックを再度コピーしても、変更されません。
