ZWCADでブロックを分解した後、グラフィックがないのはなぜですか?
問題:
ブロックに対してEXPLODEコマンドを実行すると、ブロックのグラフィックスが完全に消えます。EXPLODE後、グラフィック表示は行われません。なぜでしょうか。
原因:
ブロック内のオブジェクトは画層 0 に描画されます。ブロックを挿入すると、他のレイヤーが使用されるため、ブロックのレイヤーは分解されたブロックのレイヤーとは異なります。画層 0 が閉じているかフリーズされている場合、その画層 0 は表示されません。
解決方法:

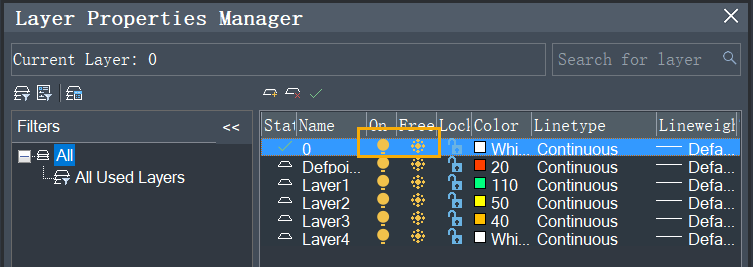

メニューから [形式] → [画層管理] (LAYER[画層]コマンド)をクリックし、画層マネージャを開き、画層が閉じているかフリーズしているか、特に画層0、すべての画層を表示およびフリーズ解除するかを確認します。分解されたグラフィックスが表示されます。
