ZWCADで図面内のブロックを確認する方法
問題:
図面で使用されていないブロックを含め、図面内のすべてのブロックを表示するにはどうすればよいですか?
解決方法:

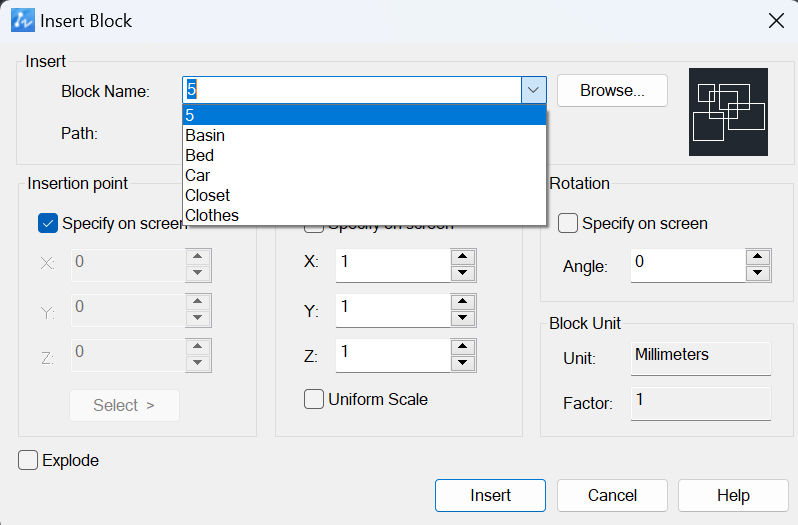

- 方法 1:メニューから[挿入]-[ブロック]コマンドをクリックして[ブロック挿入]ダイアログ ボックスを開くと、すべてのブロックを[ブロック名]にすべてのブロックが表示されます。選択するとプレビューが表示されます。

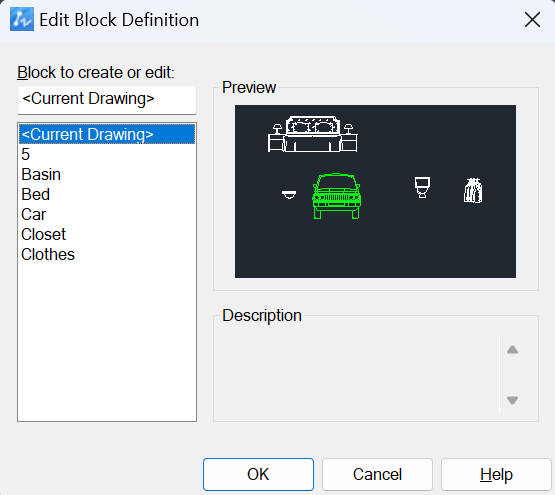

- 方法 2:メニューの[ツール]→[ブロック エディタ](BEDITコマンド)をクリックして[ブロック定義を編集]ダイアログ ボックスを開きます。任意のブロックを選択すると、プレビューが表示されます。

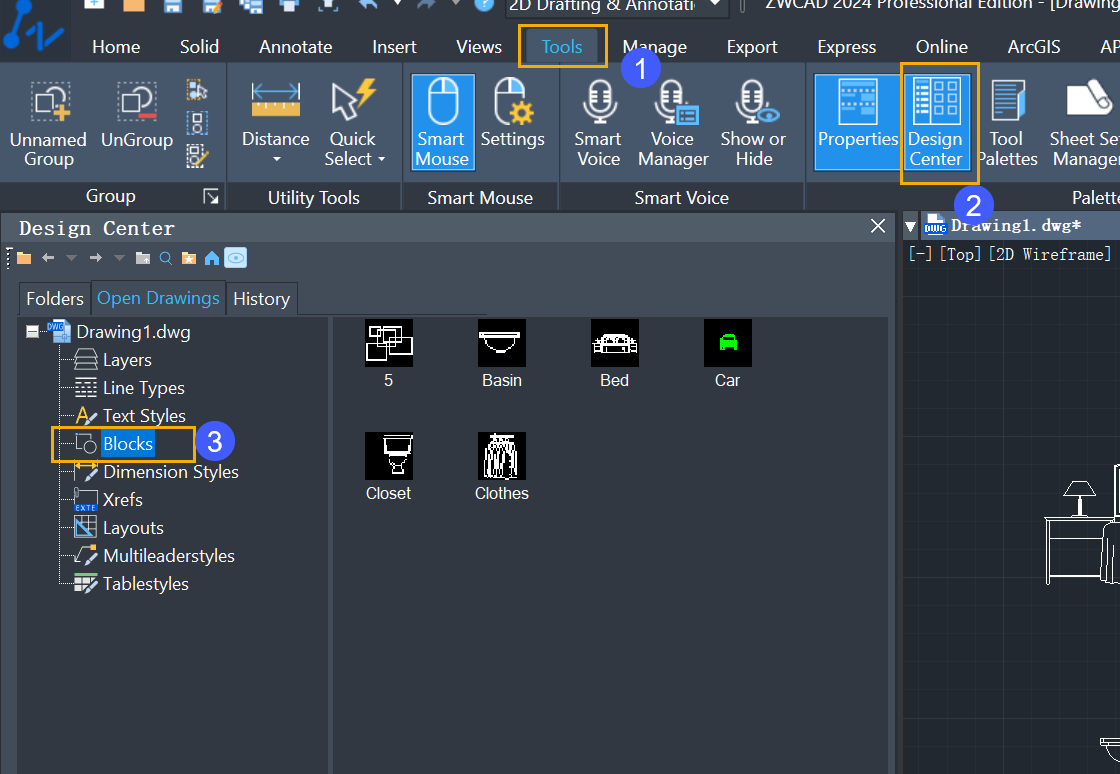

- 方法 3:メニューの[ツール]→[パレット]→[デザインセンター]をクリックしてデザインセンターを開き、図面内の[ブロック]ノードを選択して、すべてのブロック名とプレビューを表示します。
