ZWCADで幾何公差(GD&T)記号が英語の文字として表示されるのはなぜですか
問題:
幾何公差(GD&T)記号は、ZWCADでは英語の文字で表示されます。下の画像に示すように、垂線の記号は文字bとして表示されます。

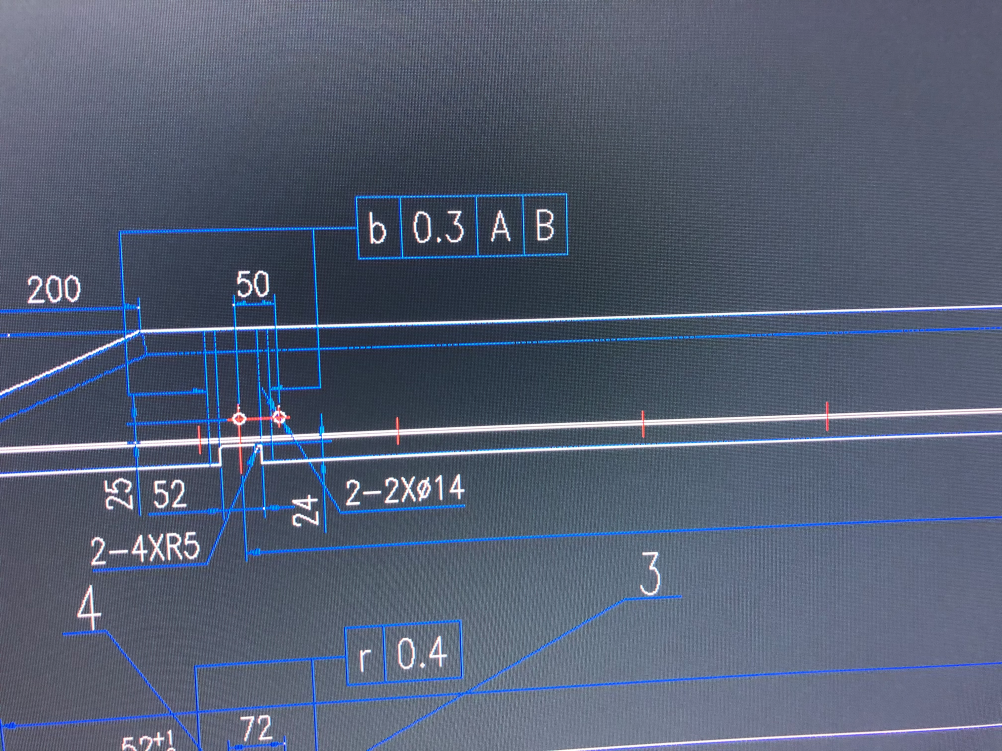

実際の表示:

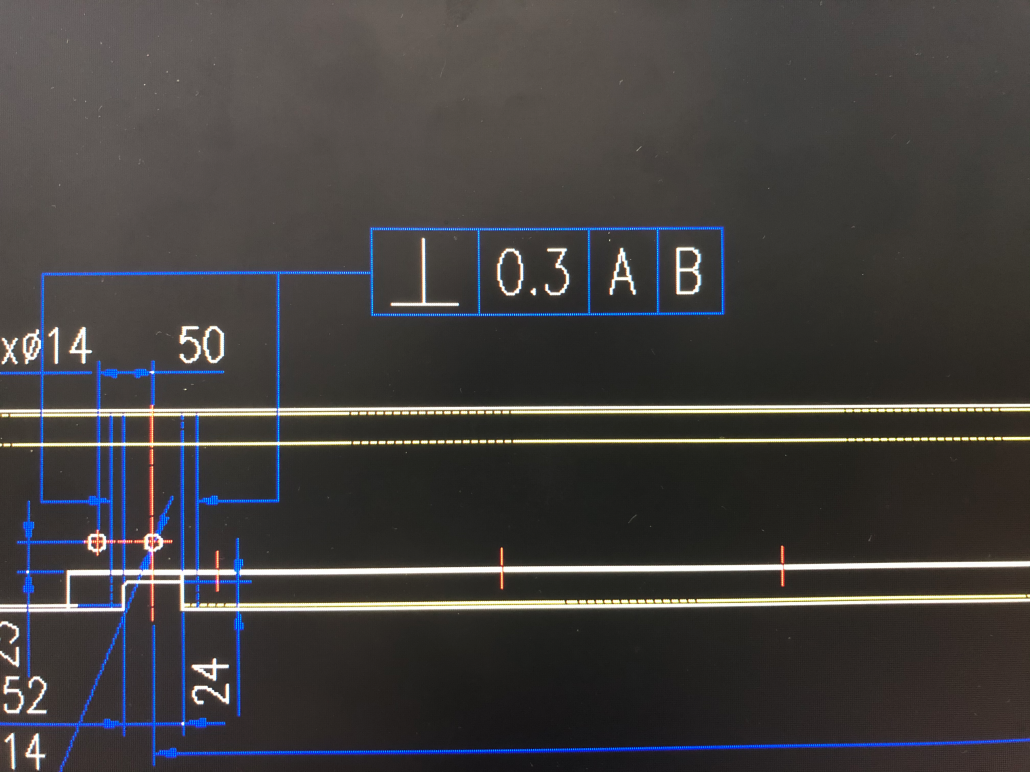

希望する表示:
原因:
ZWCADでは、幾何公差(GD&T)の記号はgdt.shxフォントで表示する必要があります。

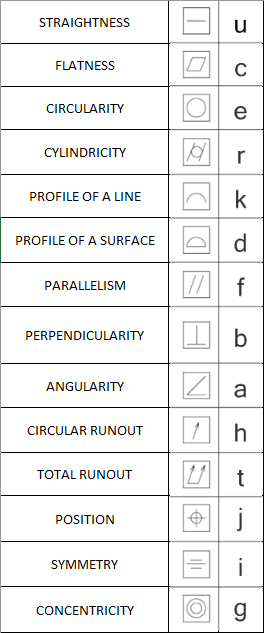

下の図に示すように、各GD&T記号は英語の文字に対応し、垂線記号は文字bに対応します。
フォントが ZWCAD インストール パス (C:\Program Files\ZWSOFT\ZWCAD 2024\fonts) のフォント フォルダー、または ZWCAD サポート パスにインストールされていない場合。GD&Tの記号が正しく表示できず、結果として対応する英語の文字が表示されます。
解決方法:
gdt.shx フォントをダウンロードし、フォントファイルを ZWCAD インストール パスの下のフォントフォルダーにコピーして、ZWCAD を再起動します。
クリックしてgdt.shxをダウンロードしてください。

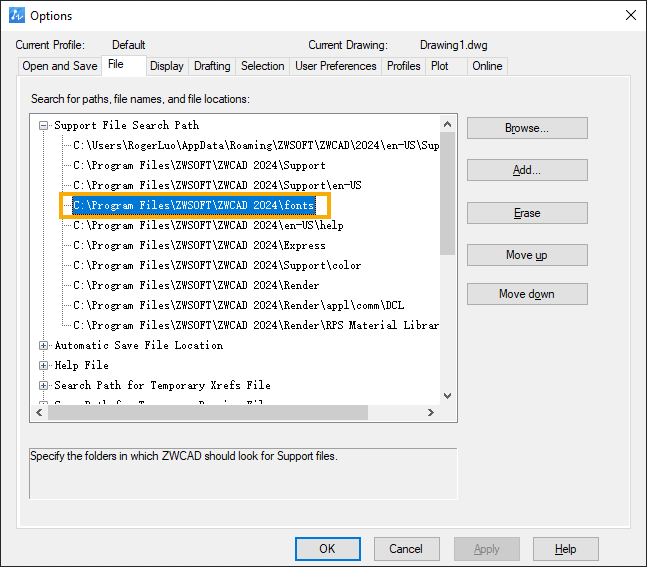

コマンドOPを入力して[オプション]を開き、[ファイル]タブから、[サポートファイルの検索パス]より、フォントフォルダの場所が確認できます。このパスをコピーしてファイルエクスプローラーに貼り付けることができます。
