寸法のテキストがZWCADに表示されないのはなぜですか
問題:
図面の寸法に線分のみが表示され、テキストが表示されない理由は何ですか?
原因:
- 寸法スタイルが使用しているフォント ファイルが見つからない。
- 寸法テキストの高さが小さすぎます。
- 寸法テキストの色が背景色に近い。
解決方法:

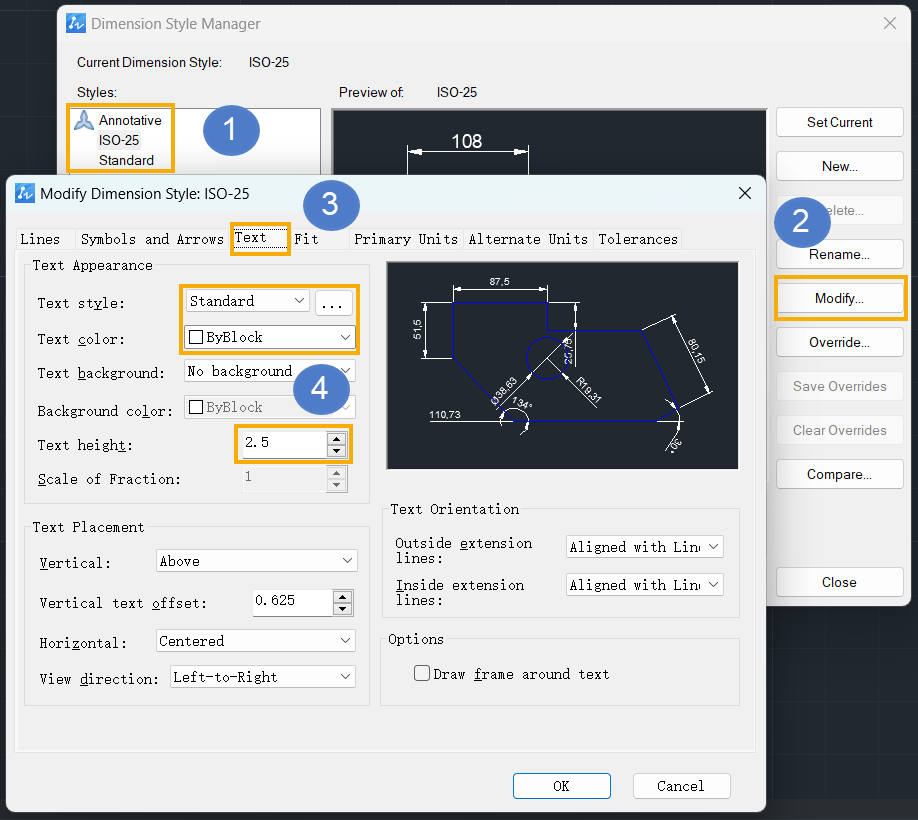

1.メニューから、[形式]→[寸法スタイル管理]([DIMSTYLE]コマンド)をクリックして、[寸法スタイル管理]ダイアログ ボックスを開きます。
2.修正する必要がある寸法スタイルの名前を選択し、[修正]をクリックしてから、[文字]ページで、テキストスタイル、テキストの色、テキストの高さなどの設定が適切かどうかを確認します。テキストの色を変更し、高さを増やして効果を観察することができます。
3.[フィット] ページで、[寸法図形の尺度]の値が適切かどうかを確認します。値を増やして結果を確認します。

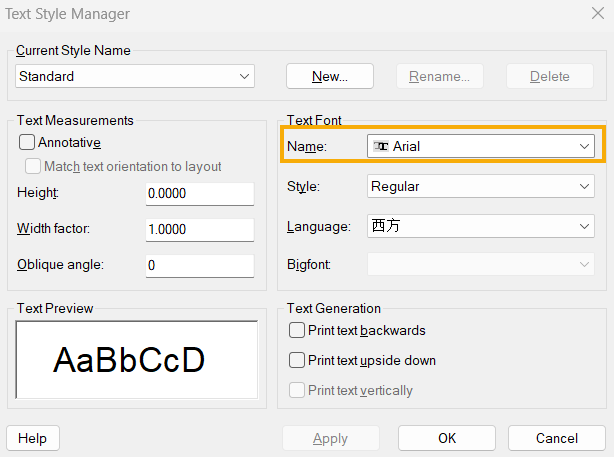

4.メニューから、[形式]→[文字スタイル管理](styleコマンド)をクリックして、[文字スタイル管理]ダイアログボックスを開きます。寸法スタイルに使用されている文字スタイル設定を確認し、「見つかりません」フォントがあるかどうかを確認します。その場合は、別の既存のフォントを選択して置き換えます。
