ZWCADで寸法を異尺度対応オブジェクトとして設定するにはどうすればよいですか?
問題:
で寸法を異尺度対応オブジェクトとして設定するにはどうすればよいですか?

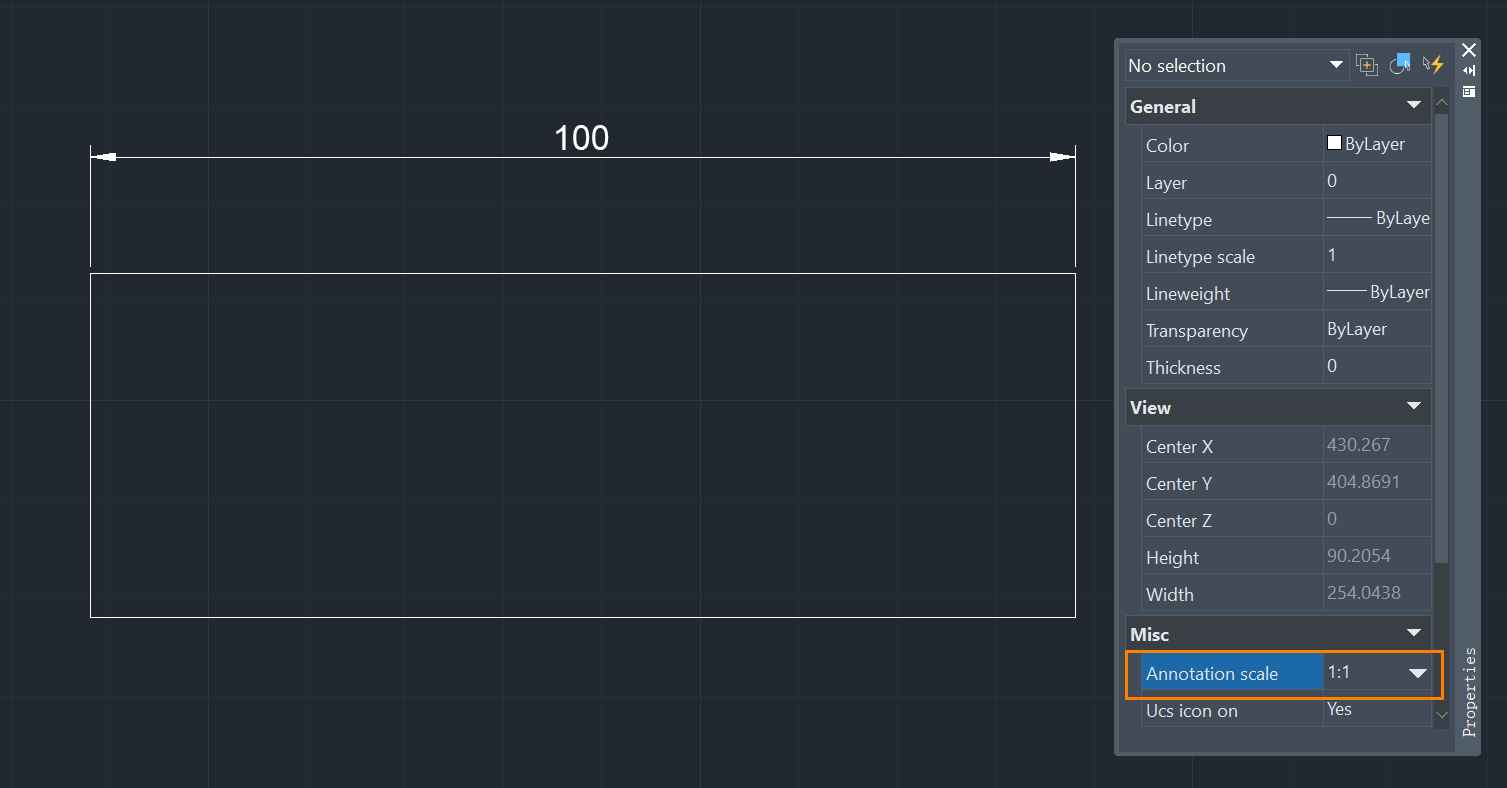

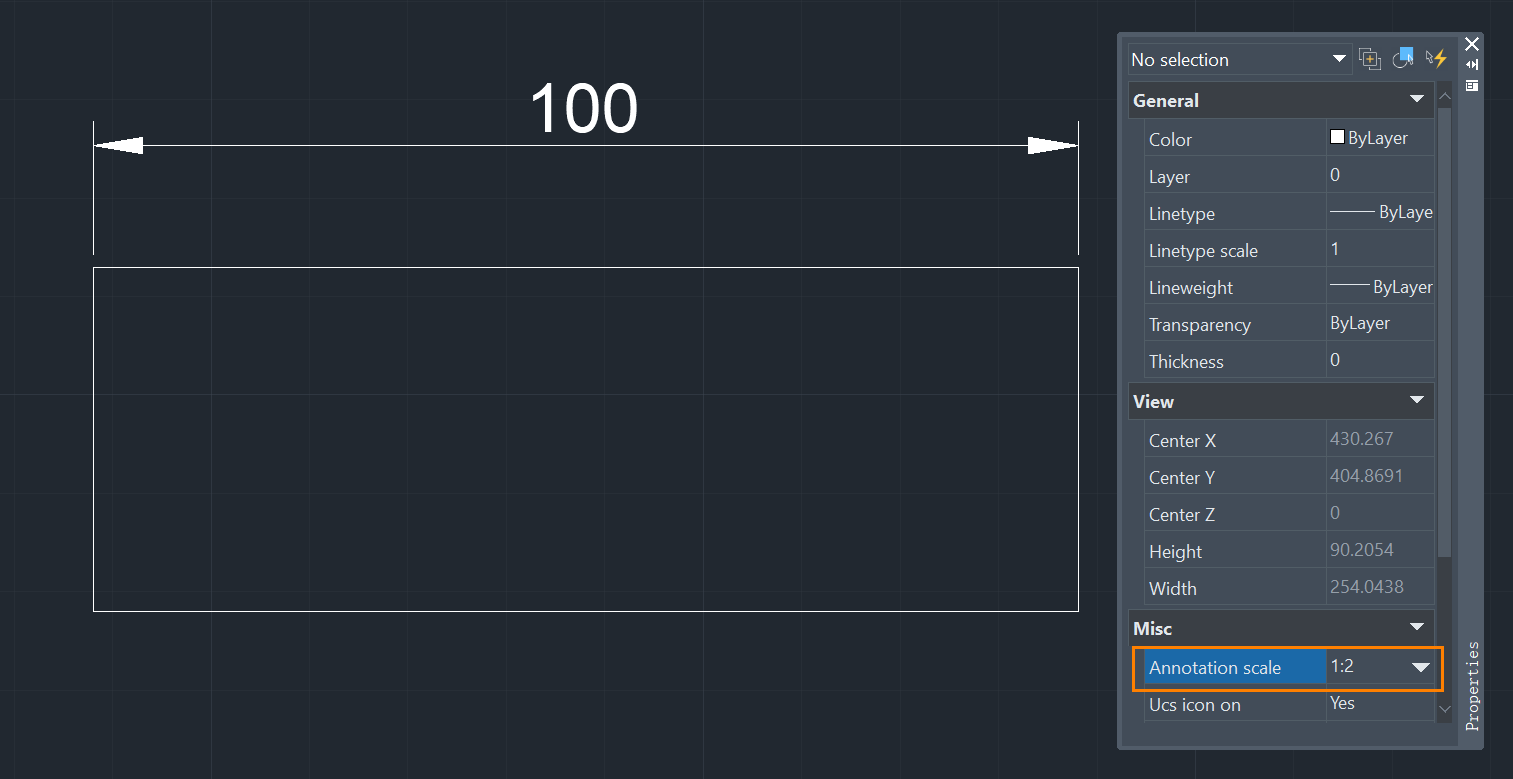

これらの 2 つの図は、寸法が注釈尺度によって自動的に調整できることを示しています。
解決方法:
方法 1

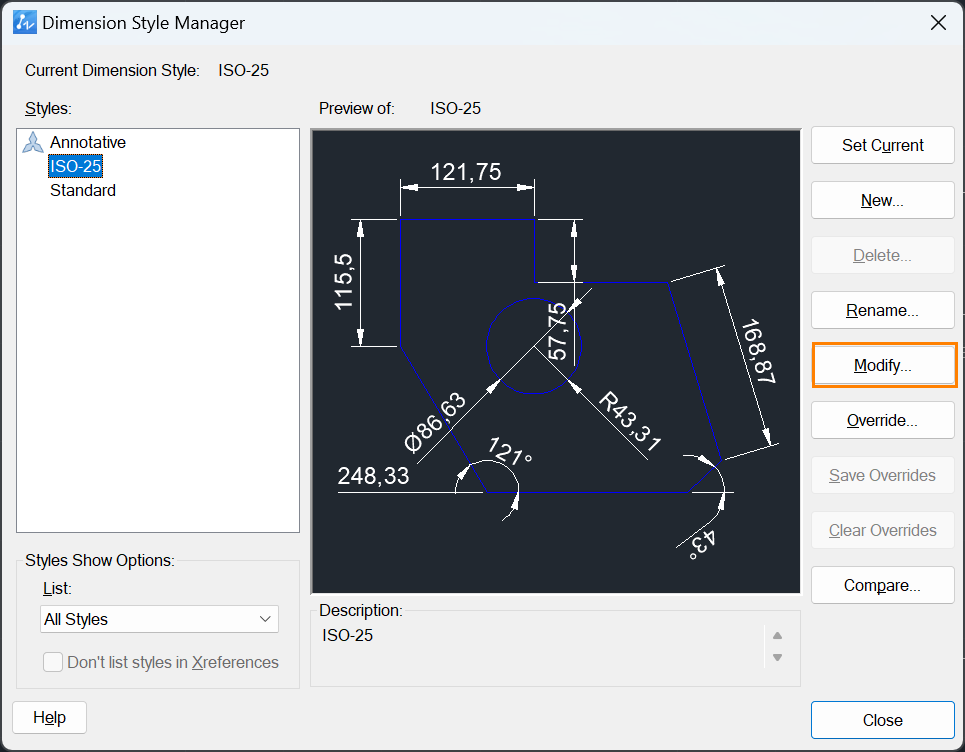

1.コマンド DIMSTYLE を実行して[寸法スタイル マネージャ]ダイアログ ボックスを呼び出し、[修正]をクリックします。

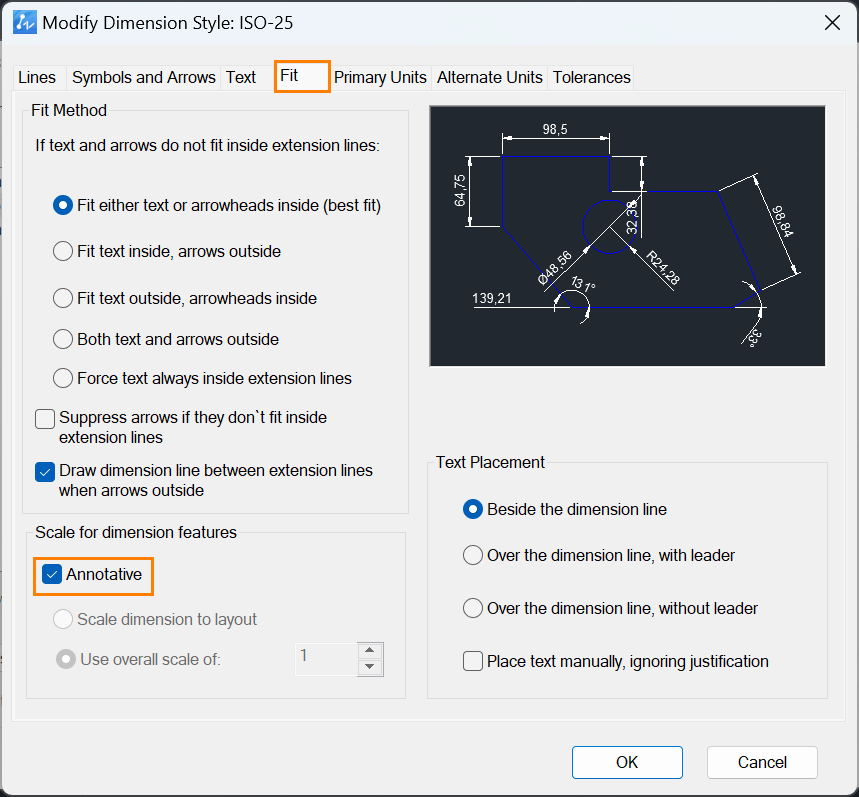

2.[寸法スタイルを修正]ダイアログ ボックスの[フィット]タブにある[異尺度対応]オプションをオンにします。その後、このスタイルで作成されたすべての寸法は異尺度対応になります。
方法 2

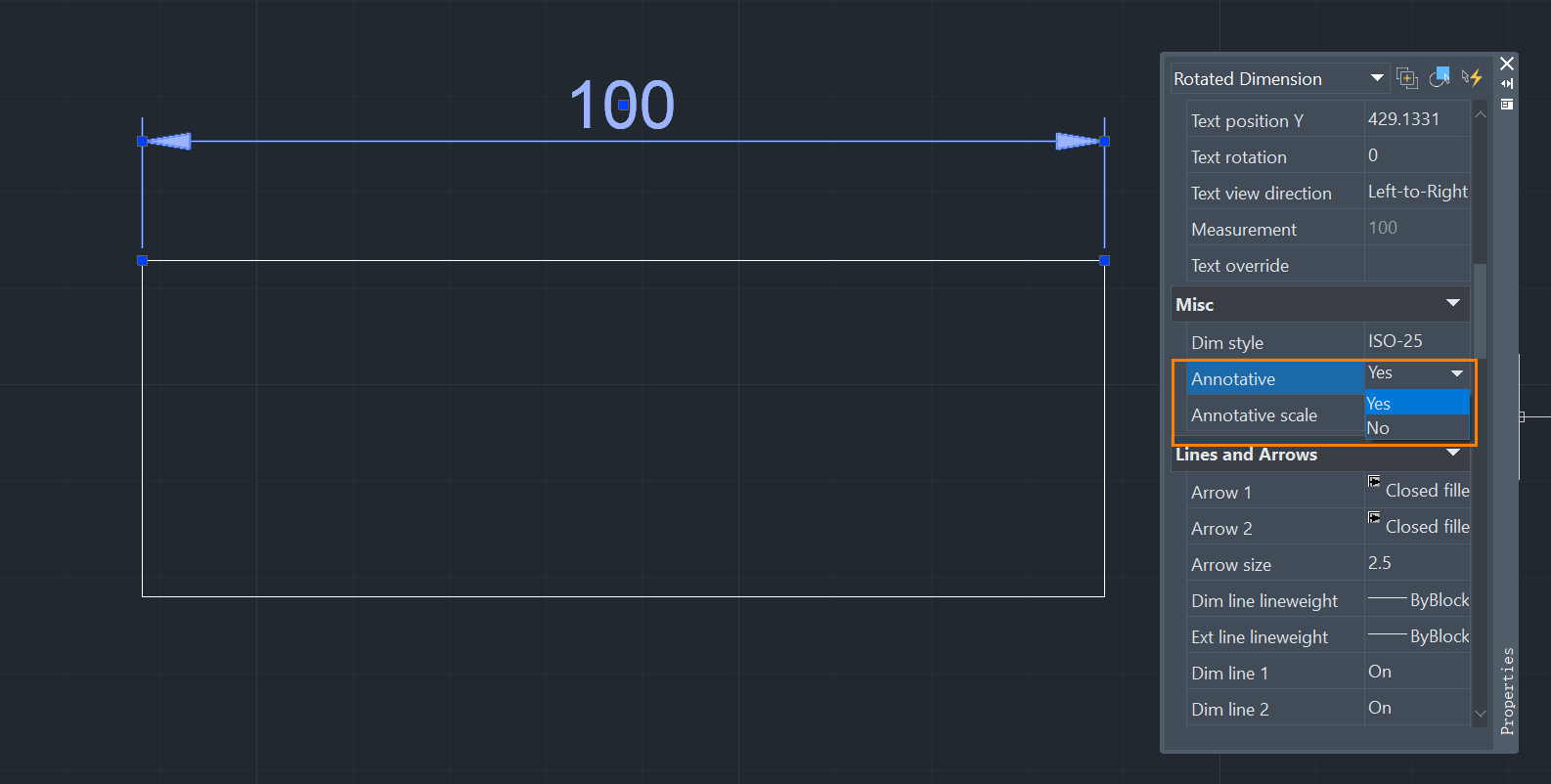

1つの寸法だけを異尺度対応として設定する場合、Ctrl+1 で[プロパティ]パネルを呼び出し、[異尺度対応]項目で[はい]または[いいえ]を選択することができます。
