ZWCADで寸法線と寸法オブジェクト間の距離を設定するにはどうすればよいですか?
問題:

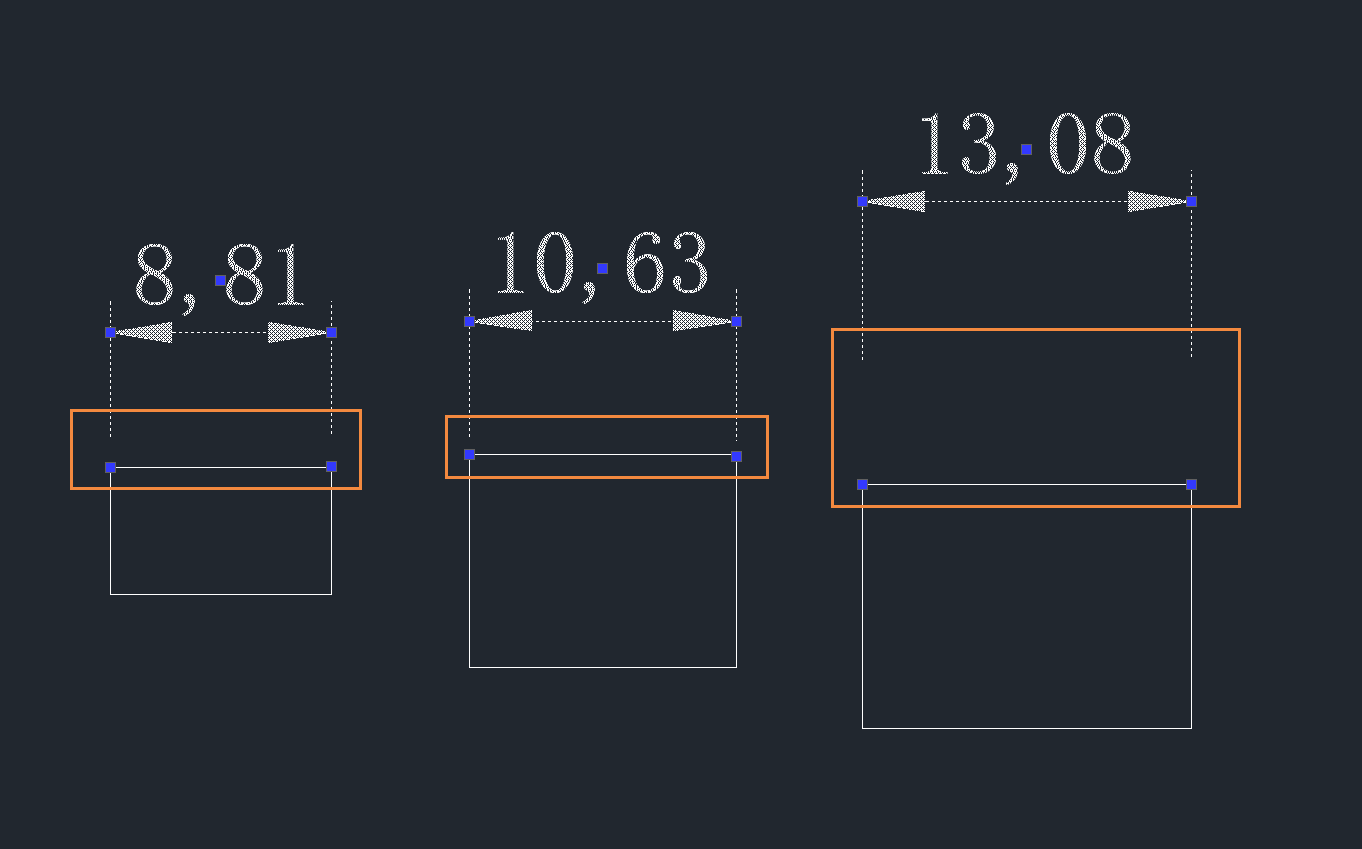

寸法線と寸法オブジェクトの間の距離を調整する必要がありますが、どのように設定しますか?
解決方法:

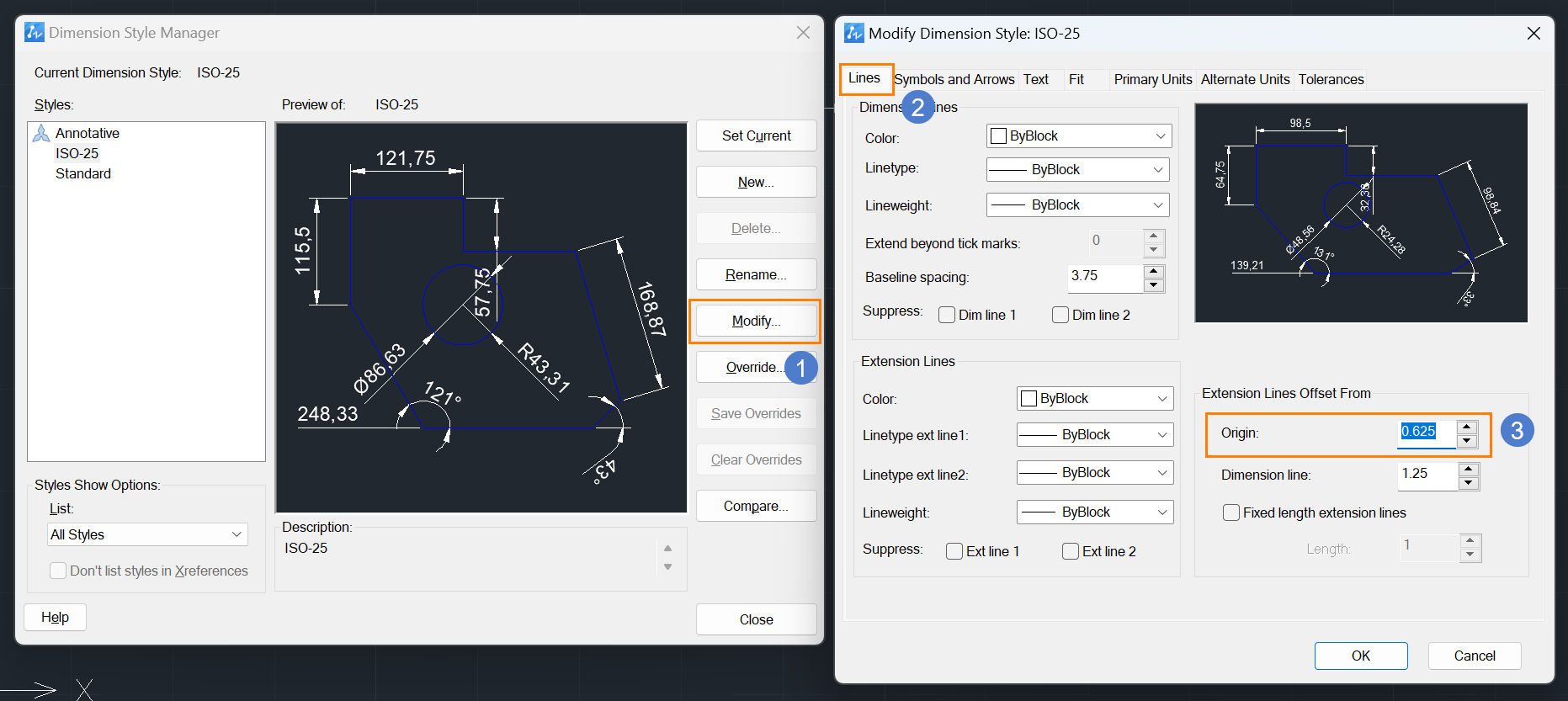

コマンド DIMSTYLE を実行して[寸法スタイル管理]ダイアログ ボックスを呼び出し、[修正]をクリックして[寸法線]タブの[原点]の値を変更します。

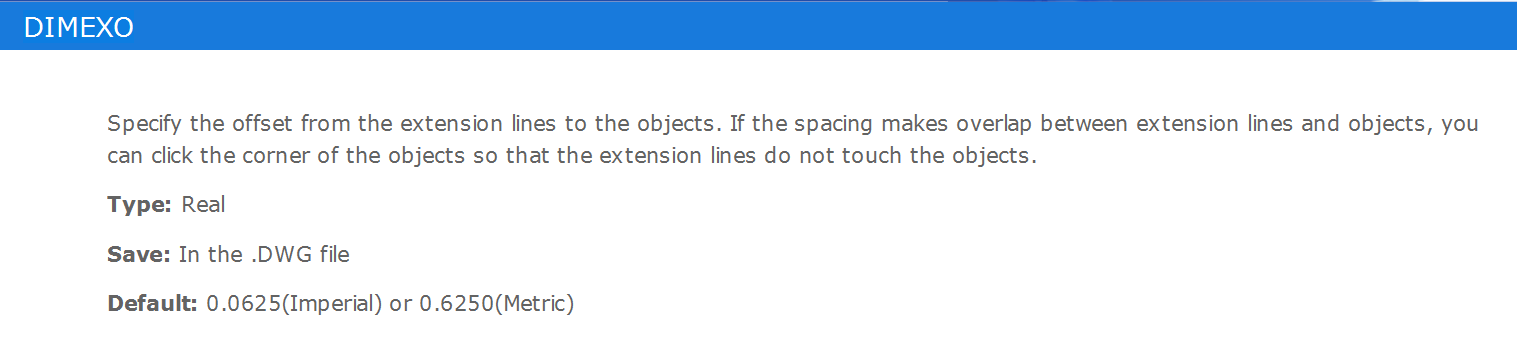

注意: システム変数 DIMEXO は、寸法線と寸法オブジェクトの間の距離をコントロールできます。固定長の寸法補助線では、この値によって最小オフセットが決まります。
