ZWCADで複数の引出線を整列させる方法は?
問題:

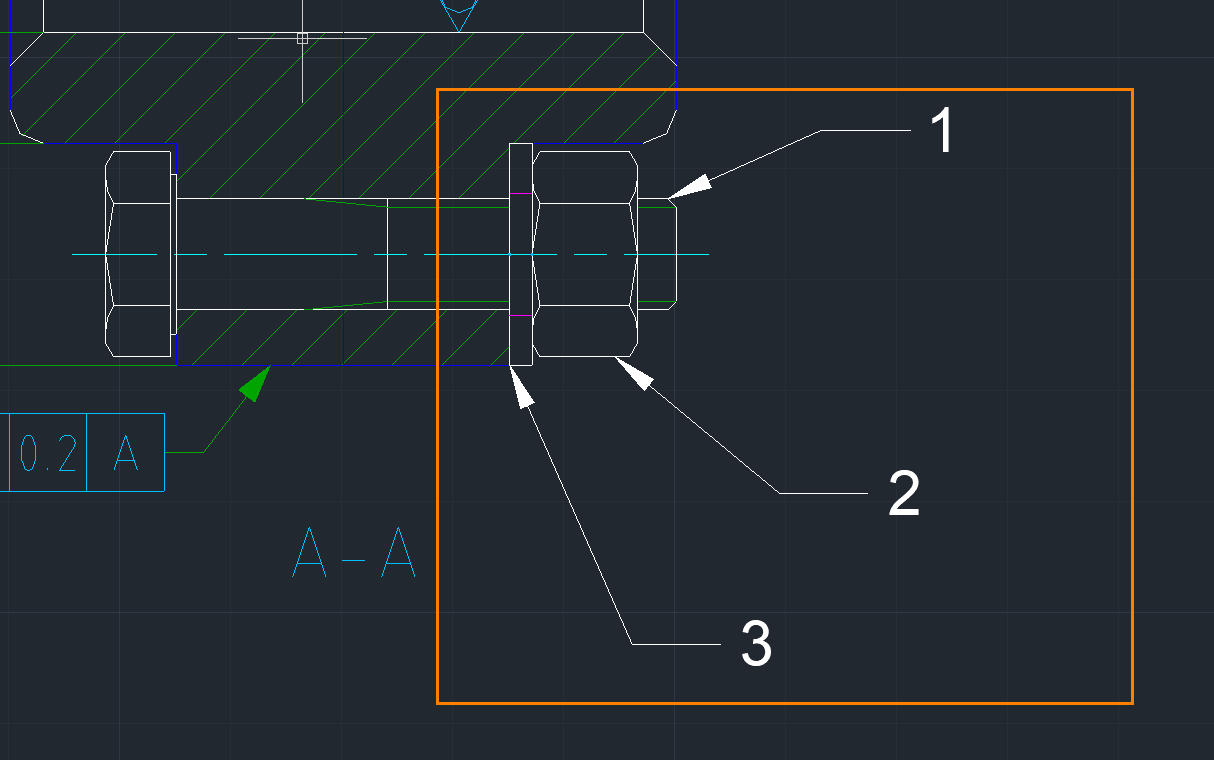

ZWCADでこれら3つの引出線を垂直に揃える方法は?
解決方法:
1.MLEADERALIGNコマンドを実行します。
2.これら 3 つの引出線をすべて一度に選択し、[Enter]をクリックします。
3.「位置合わせの基準にするマルチ引出線を選択」または「オプション(O)」:と表示されたら、Oと入力してキーボードのEnterキーを押します。
コマンド: MLEADERALIGN[マルチ引出線列作成]
マルチ引出線を選択: 反対側のコーナーを指定: 3 が見つかりました
マルチ引出線を選択: 現在のモード: 現在の間隔を使用
位置合わせするマルチ引出線を選択 または [オプション(O)]: O
オプション [均等割り付け(D)/セグメントを平行にする(P)/間隔を指定(S)/現在の間隔を使用]] <現在の間隔を使用>:

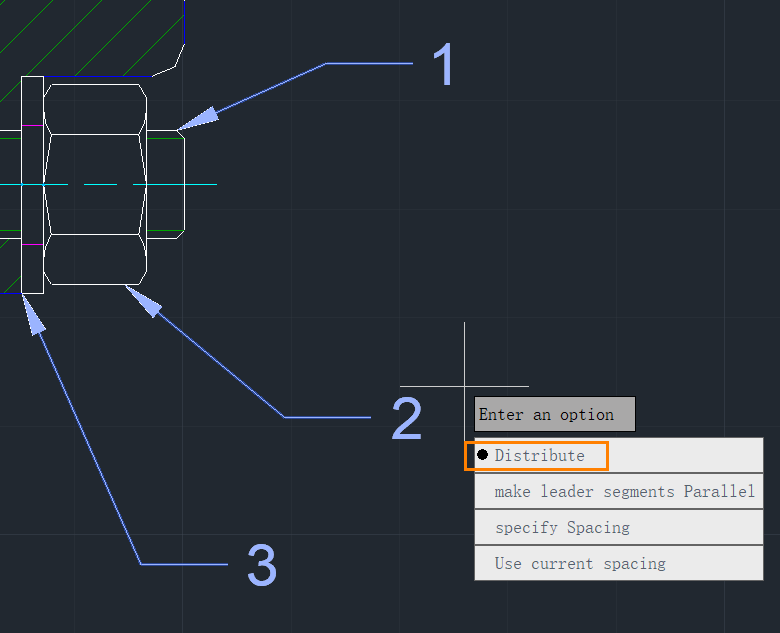

4. [配布] を選択します。

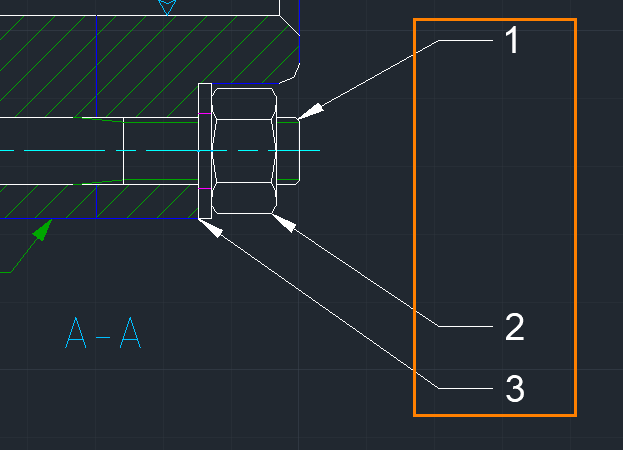

5.位置と方向の 1 点目と 2 点目を指定します。
