グラフィックサイズと寸法値が同じでないのはなぜですか?
問題:

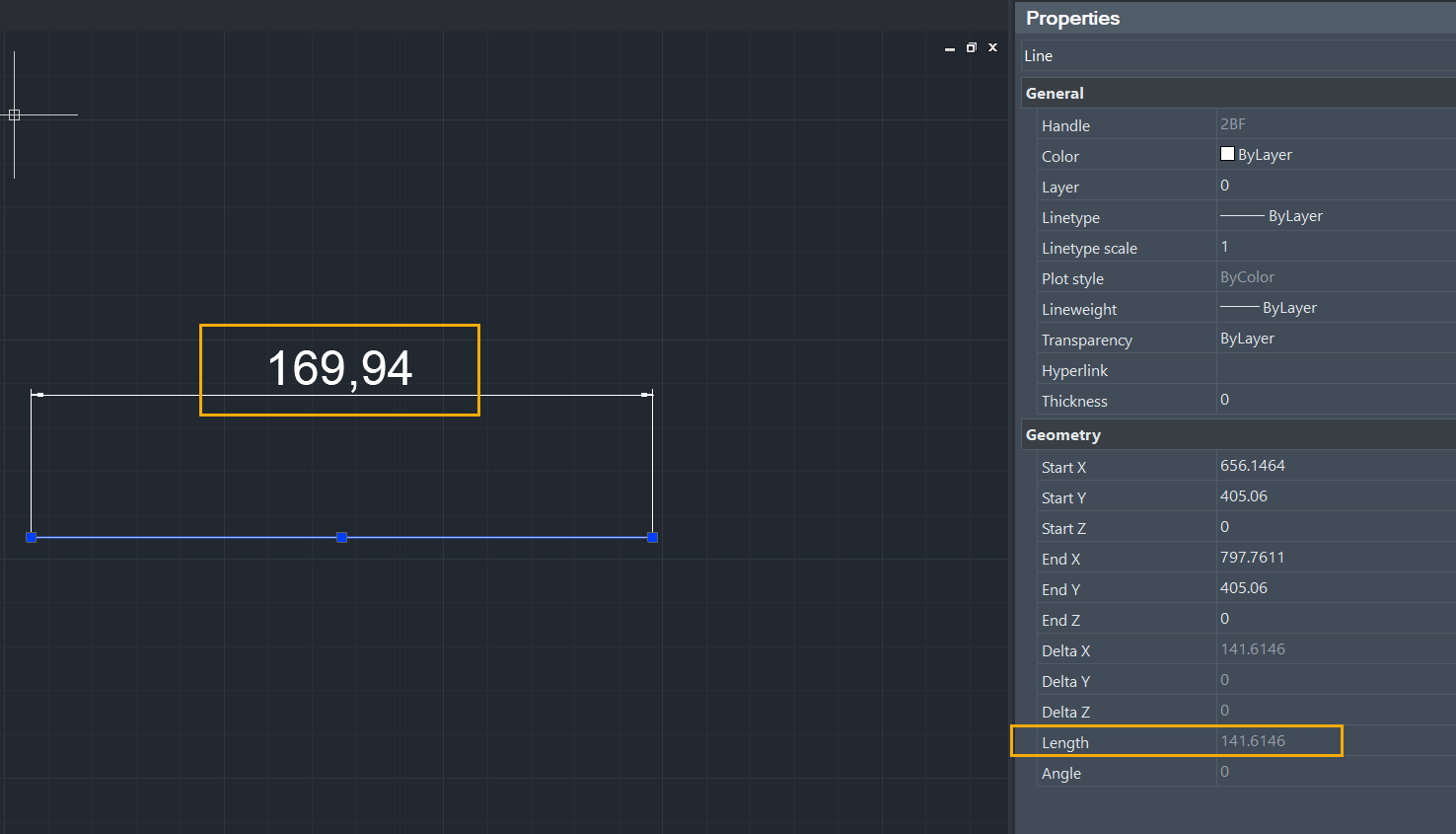

グラフィックのサイズと寸法が同じでない場合があります。
原因:
一般的に図面の縮尺は1:1で、この時の寸法値は実物の大きさです。
場合によっては、いくつかの要件のためにグラフィックが拡大縮小され、それに寸法が作成されます。この値は、実際の値の寸法を記入するためにズーム比と調整する必要があります。たとえば、グラフィックが 1/2 に拡大されている場合、それに応じて寸法値を 2 倍に拡大する必要があります。
そのため、寸法スタイルには寸法値の尺度変更のための特別な設定があり、グラフィックの尺度設定と組み合わせて使用されます。
解決方法:

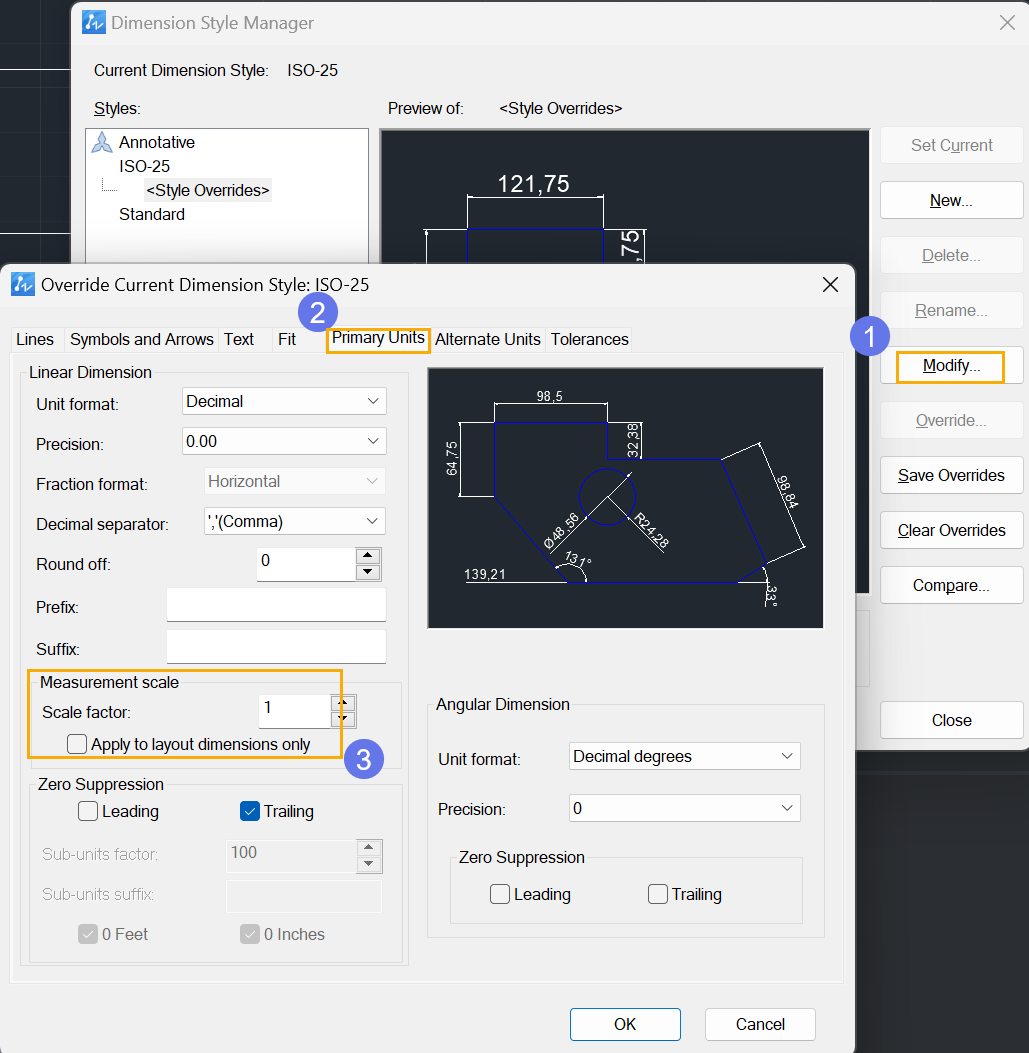

1.メニューの[形式]-[寸法スタイル管理](STYLEコマンド)をクリックして、[寸法スタイル管理]ダイアログ ボックスを開きます。
2. [修正]→ [基本単位]をクリックし、[計測尺度]を 1 に設定すると、寸法サイズがグラフィック サイズと一致します。
