グラフィックをコピーまたは移動した後、寸法が変わった原因
問題：
ある図面から別の図面にグラフィックスと寸法をコピーすると、寸法線が変わってしまい寸法値も変更されます。原因：
この状況は、問題のある一部の図面で発生することがあります。これらの図面では、寸法がずれないように、オブジェクトから寸法の関連付けを解除する必要があります。解決方法:
オプション I: 既存の寸法の場合、寸法とオブジェクトの関連付けを解除する必要があります。1.元の図面のコマンド ラインに DIMDISASSOCIATE と入力します。
2.コマンドラインプロンプトは以下のように表示されます。
関連付けを解除したい寸法を選択...
オブジェクトを選択:
3.関連付けを解除したいオブジェクトと寸法を選択します。
オプション II: この図面の新しい寸法では、[オプション]設定を調整して、関連付けられていない寸法を直接作成する必要があります。

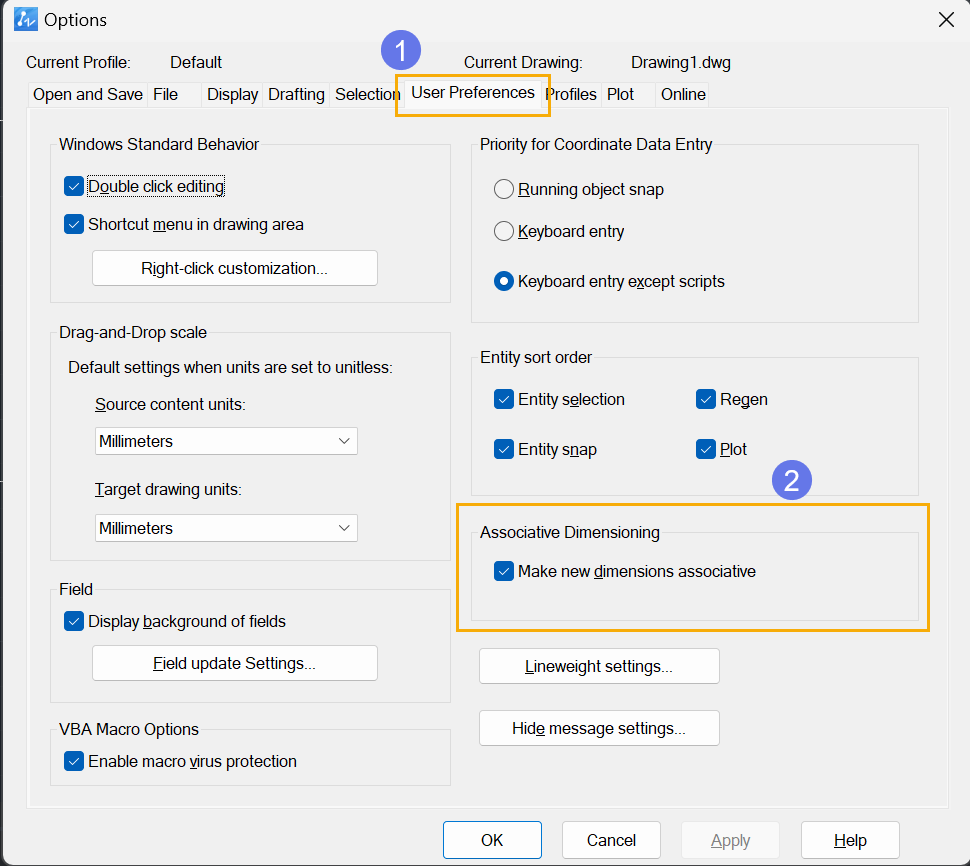

1.[メニュー]→[オプション](オプションコマンド)をクリックして、[オプション]を開きます。
2.[基本設定] タブに切り替えて、[自動調整寸法] のチェックを外します。
この設定は、現在の図面でのみ使用できます。新しい図面では、再び設定する必要があります。
