テキストがグラフィックをブロックする原因
問題：
寸法内のテキストはその背後にあるグラフィックをブロックすることがあります。グラフィックを正常に表示できるようにオクルージョンを解除する方法をご紹介します。
原因：
[寸法]における[テキスト]の[塗り潰し色]が[背景]に設定されているか、またはシステム変数 DIMTFILL の値が 1 に設定されている場合、寸法文字の背景は背後のグラフィックスをブロックします。
解決方法:
オプションI:
[DIMTFILL]コマンドを入力し、その値を 0(ゼロ)に設定します。注意すべき点は、この解決策は新しく作成されたオブジェクトでのみ使用できることです。
オプションII:

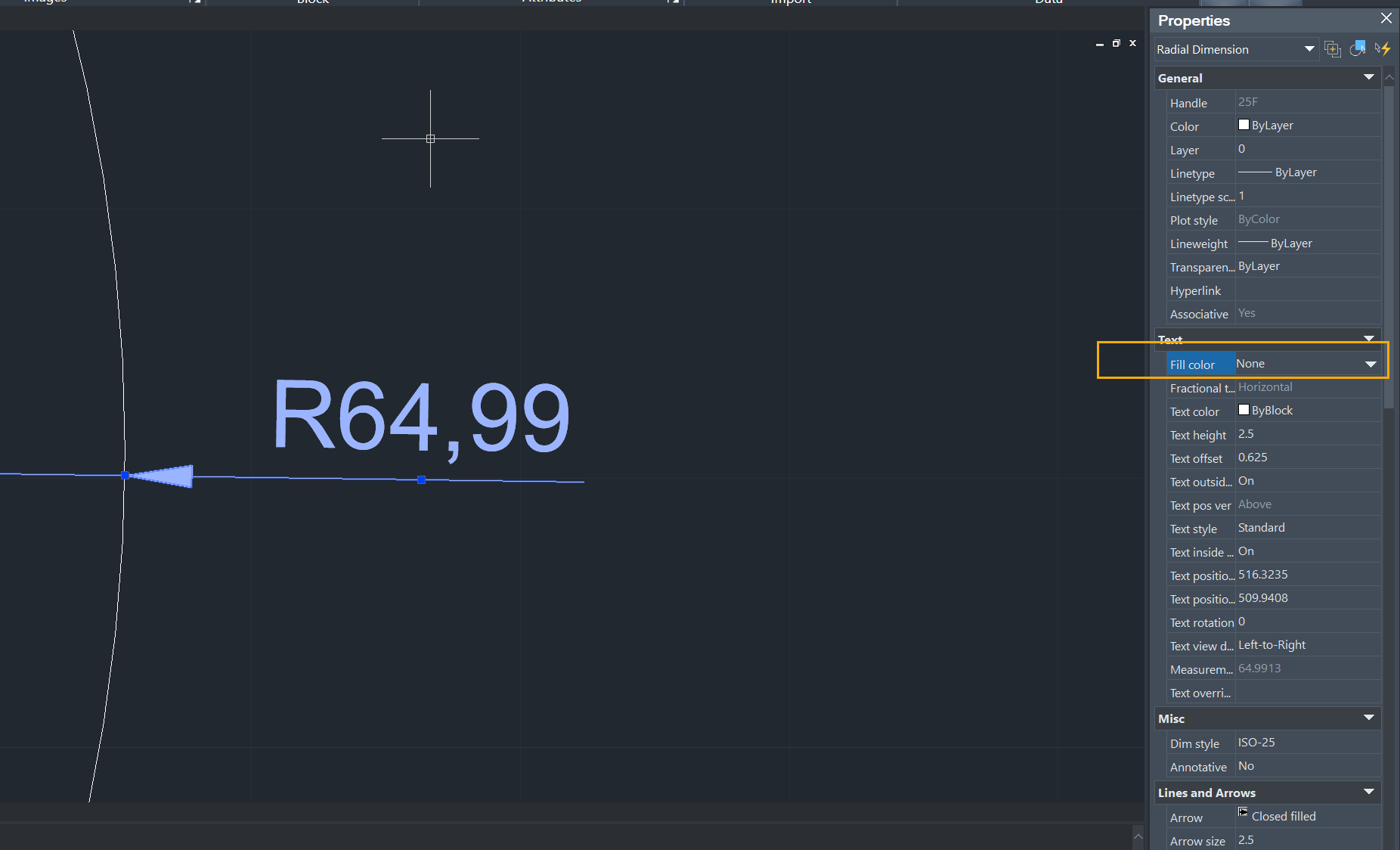

寸法を選択し、Ctrl+1 を押して [プロパティ] を呼び出し、[テキスト]の[塗り潰しの色]を [なし] に設定します。
オプションIII:
このソリューションは、新しく作成されたオブジェクトのみで使用できます。既存の寸法設定を変更する必要がある場合、ユーザーはオプションIIに従わなければなりません。

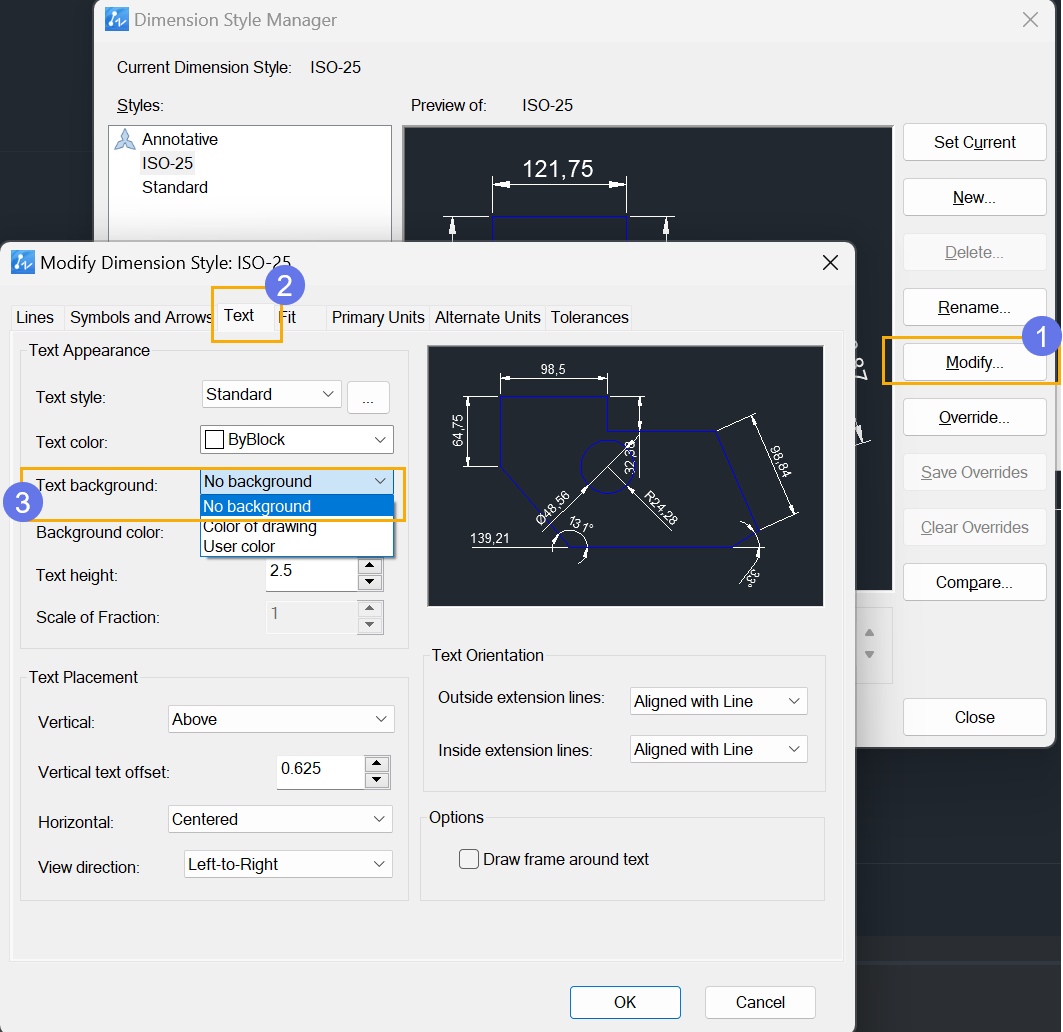

1. メニューの[形式] →[寸法スタイル](DIMSTYLEコマンド) をクリックして、[寸法スタイル管理] を開きます。
2. [修正]をクリックし、[文字→テキストの背景]を[背景なし]に変更します。
