プロパティコピーが寸法に機能しない原因
問題:

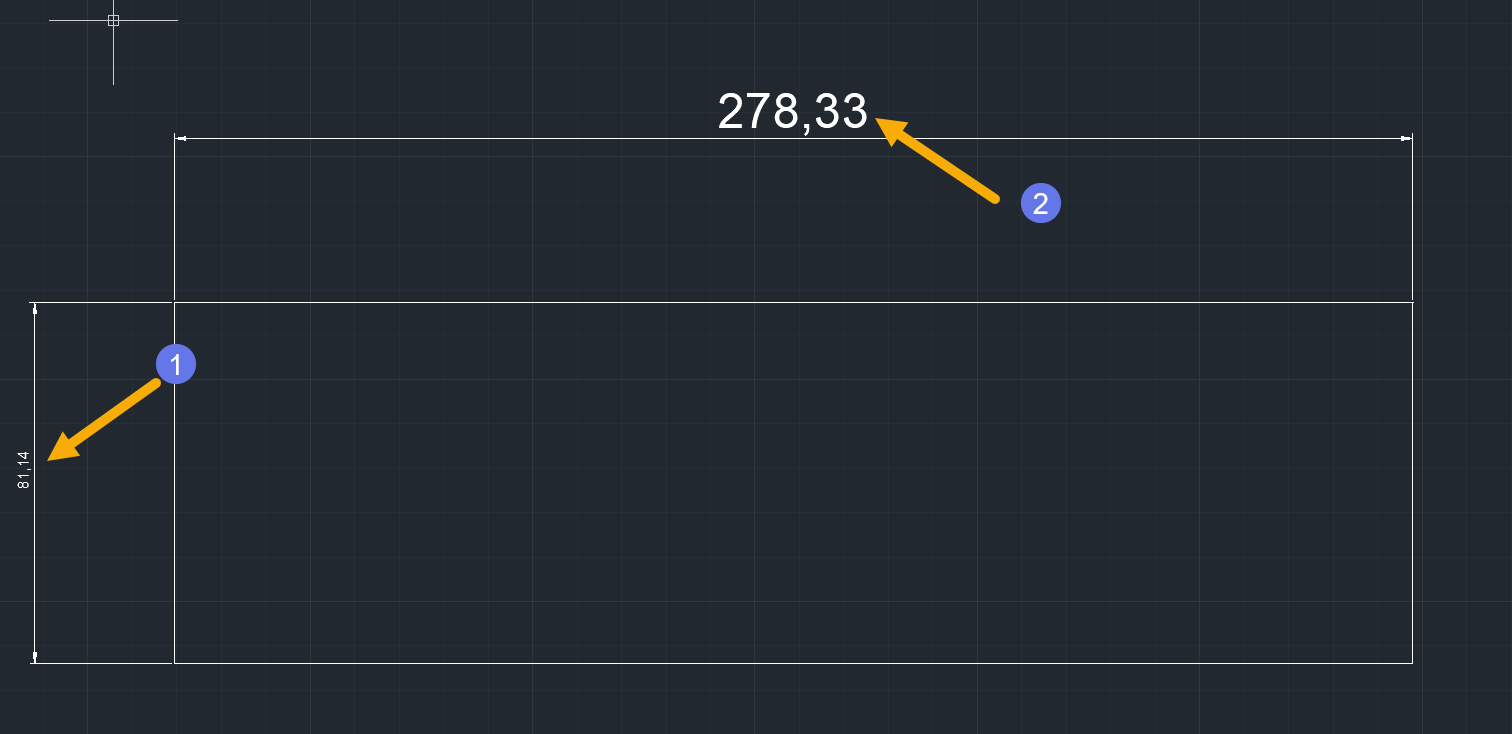

図面には、下図に示すように、複数の寸法スタイルがあります。

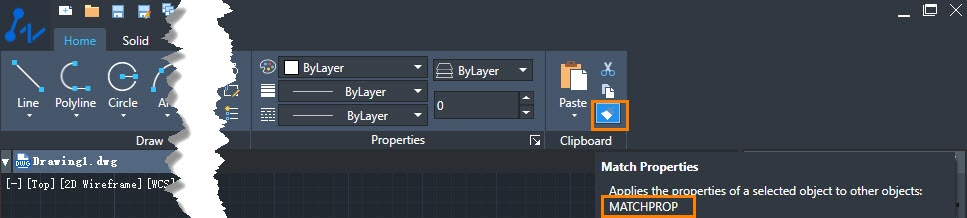

たとえば、大きいフォントで表示される寸法スタイル 2 を小さいフォントで表示される寸法スタイル 1 に変更する必要があります。プロパティコピーの使用に失敗し、プロパティコピー(MAコマンド)が機能しません。
原因:

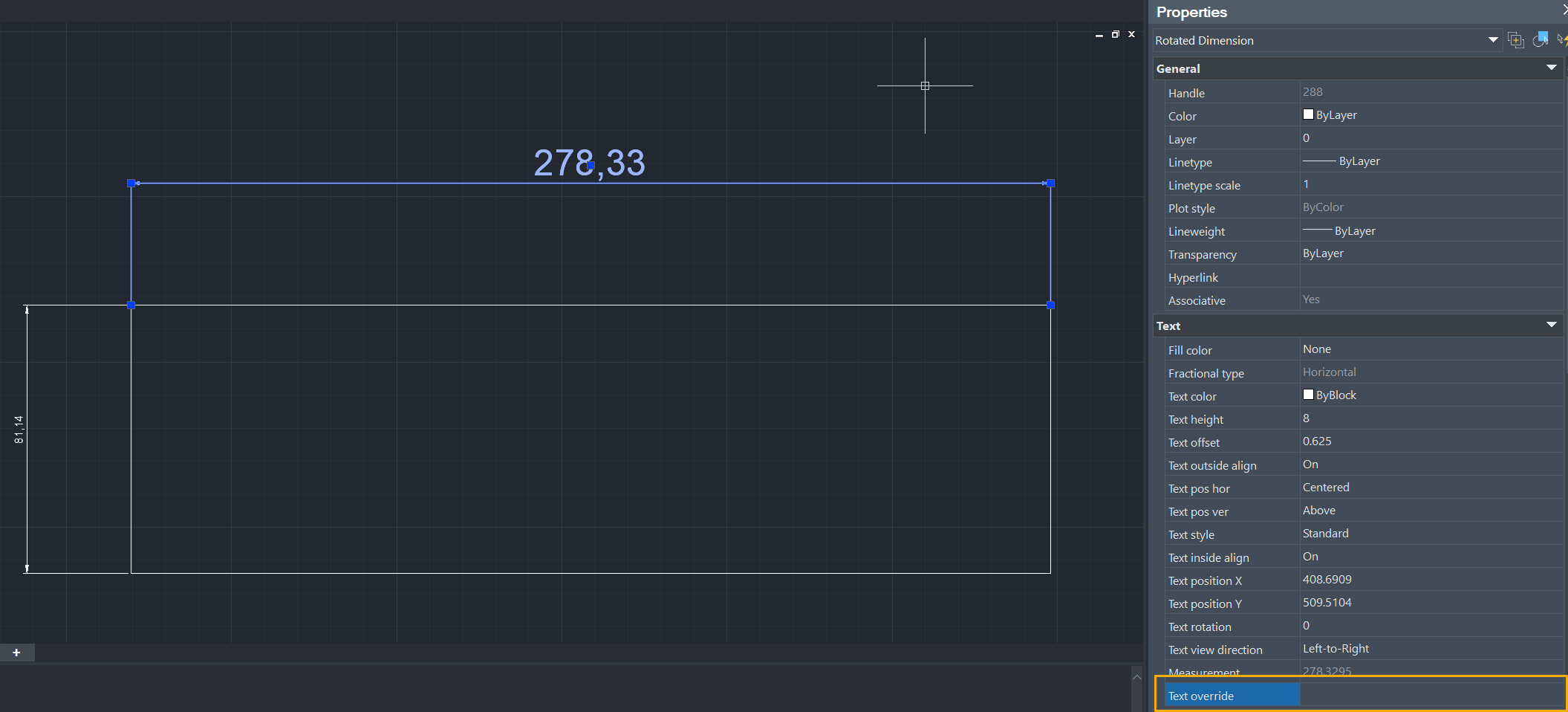

プロパティコピーで操作できない寸法を選択し、キーボードの Ctrl + 1 キーを押して [プロパティ] パネルを開きます。
プロパティパネルの[寸法値上書き]のコンテンツは、書式設定情報を使用しており、テキストのフォント、色、高さはこれらのコードで設定できるので、プロパティコピーは機能しません。
解決方法:
[テキストの上書き] で書式設定情報を削除し、テキストのみを保持します。そして、書式ブラシを使用します。
