寸法がオブジェクトに関連付けられていないのはなぜですか
問題:

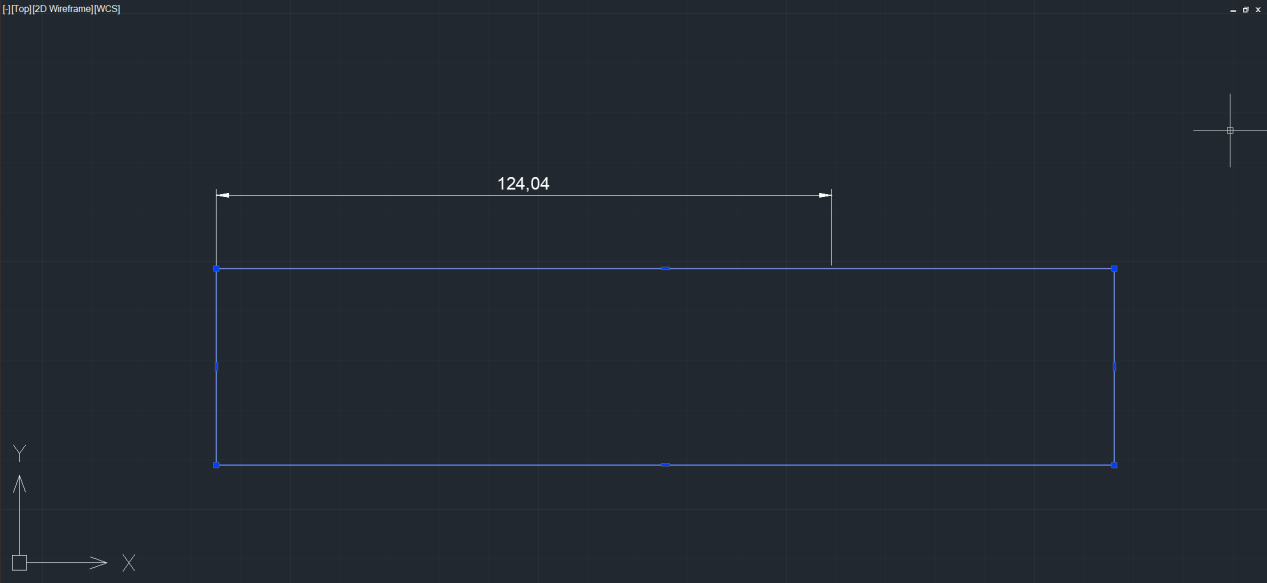

オブジェクトがグリップ点によってドラッグされたときに、寸法が関連付けられないのはなぜですか?
原因:
注釈をグラフィックオブジェクトに関連付けるかどうかを設定できます。寸法がオブジェクトに関連付けられている場合は、グラフィックオブジェクトをドラッグすると、それに応じて関連する寸法が変更されます。

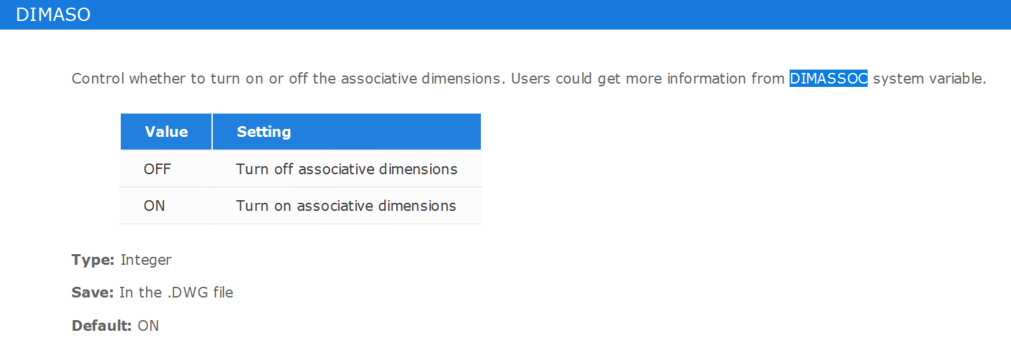

この設定は、システム変数 DIMASSOC[重ね合わせ方法管理]コマンドによってコントロールされます。
解決方法:
方法 I:
DIMASSOC[自動調整管理]コマンドを入力し、値を 2 に設定すると、新しく作成された寸法がグラフィック オブジェクトに関連付けられます。
方法 II:

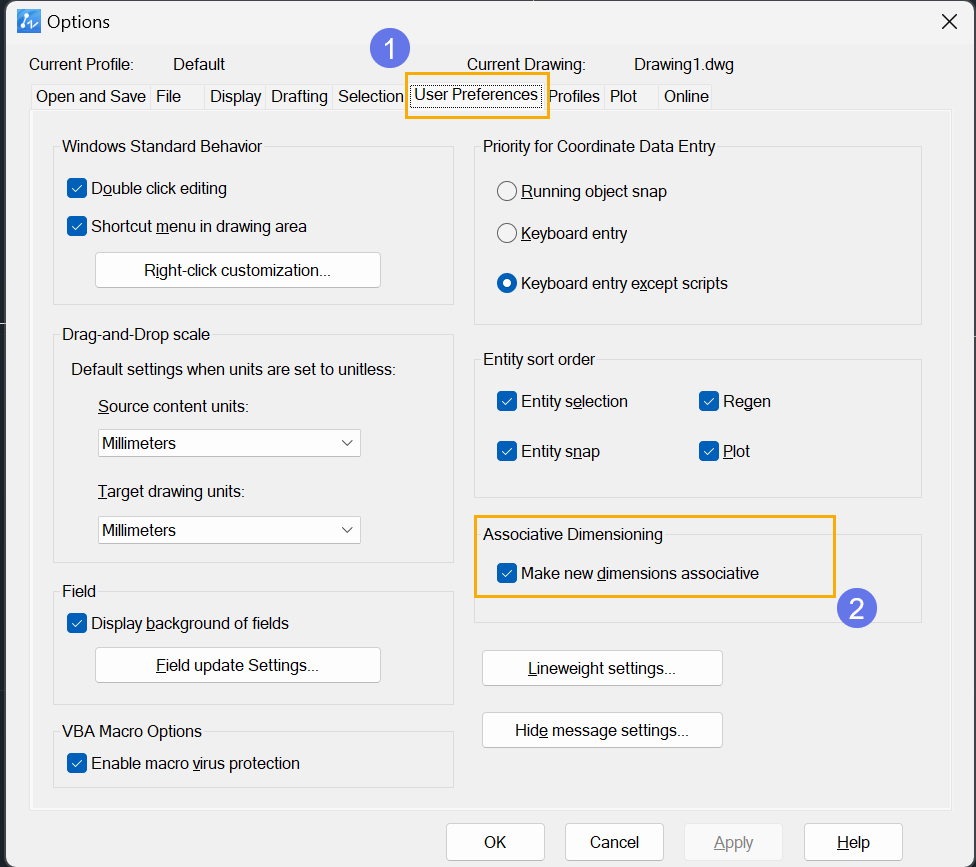

OPTIONと入力し、「基本設定」タブに切り替えて、「新しい自動調整寸法を作成」オプションにチェックを入れると、新しく作成された寸法がグラフィックオブジェクトに関連付けられます。

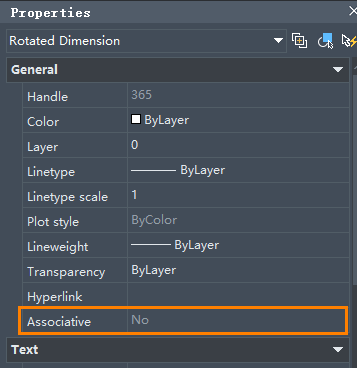

注意: 既存の自動調整されていない寸法の場合は、DIMREASSOCIATEコマンドを使用して再度関連付けてください。[プロパティ] パネルから関連情報を確認することもできますが、変更することはできません。
