ZWCADで、接続された線を結合する方法
問題:
円弧と線で接続されたグラフィックを結合して、それらを1つのオブジェクトとして作成する方法。
解決方法:
メニューから、修正→オブジェクト→ポリライン([PEDIT]コマンド)をクリックし、[Enter]を押し、プロンプトに従って結合する線分と円弧を選択します(複数の線を選択する必要がある場合は、プロンプトに従って「一括(m)」と入力します)。

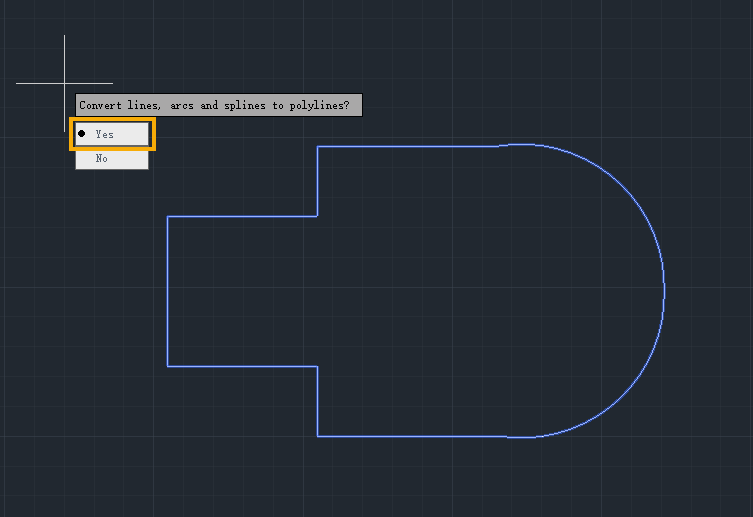

線分、円弧、スプラインをポリラインに変換するかどうのプロンプトにて、[はい]を選択します

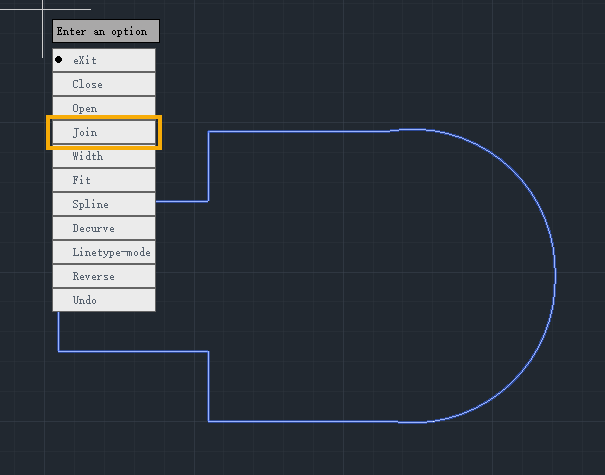

ZWCADには複数のオプションがあります。[結合]を選択し、許容距離を0として入力して、接続されたグラフィックスを1つのオブジェクト全体に結合します。
