PLINE(ポリライン)グリップを使用してZWCADで編集する方法
問題:
ポリラインのグリップポイントを使用してグラフィックを編集するには以下の方法があります。
解決方法:

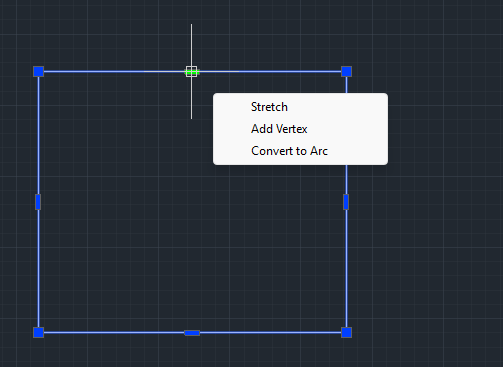

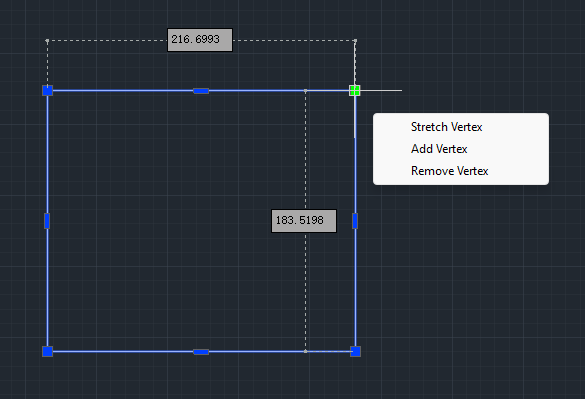

上の図に示すように、ポリラインのグリップ点には、頂点と中間点の2種類があります。マウスを置くと、対応する機能が表示されます。2つのタイプには違いがあります。主な機能は次のとおりです。

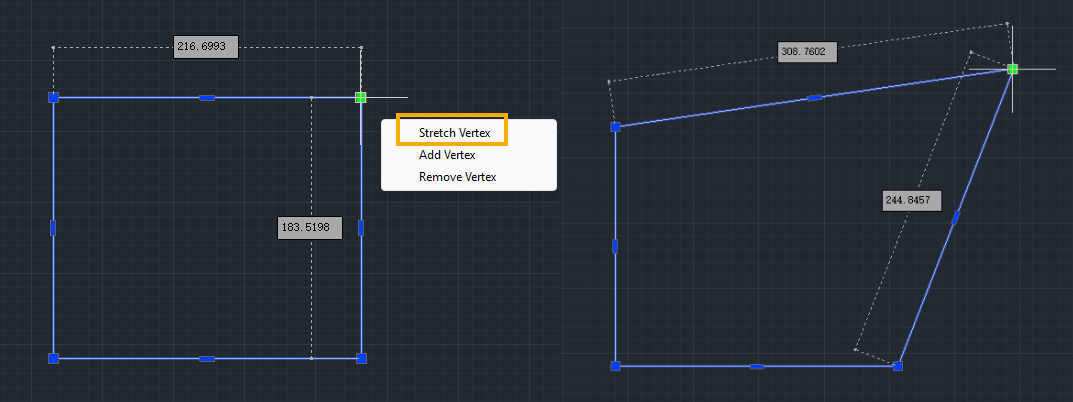

「頂点をストレッチ」は、頂点の位置をドラッグします。

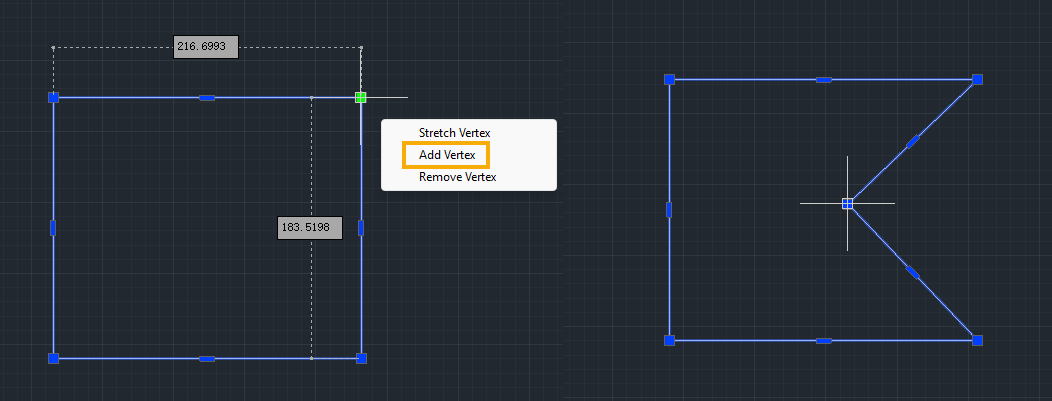

[頂点を追加] は、頂点を追加して位置を指定します。
[節点を削除] は、節点を削除します。

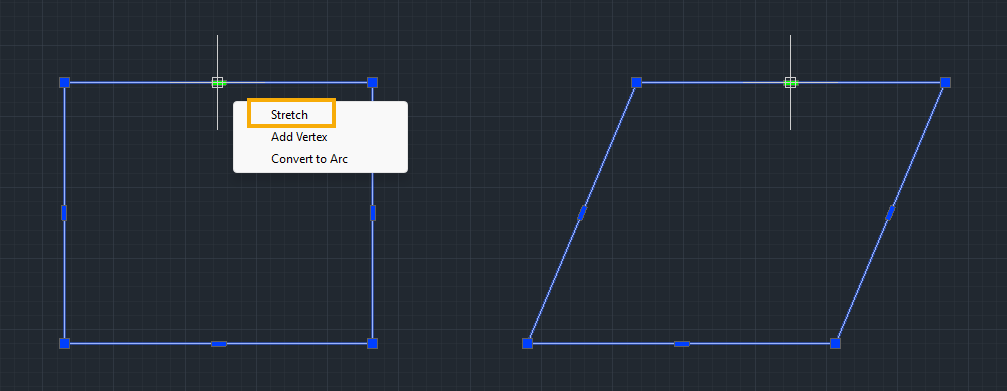

ストレッチとは、中点を移動し、頂点を一緒に移動します。

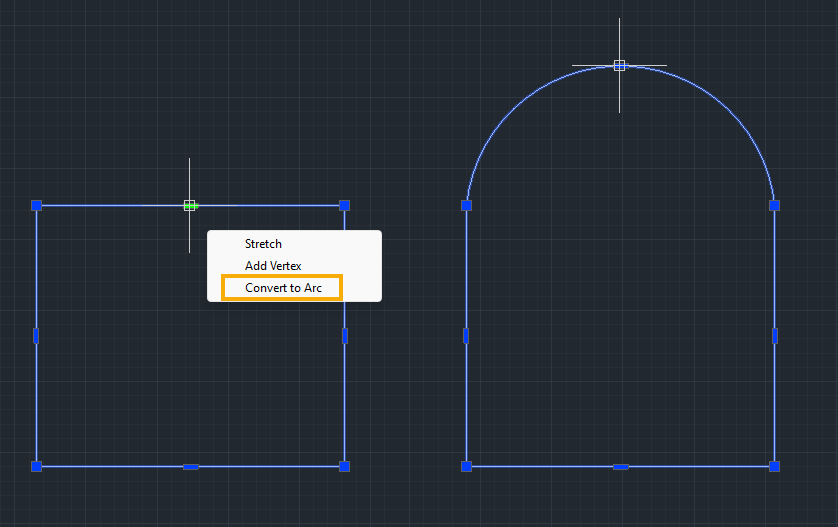

円弧に変換/線に変換は、円弧と線の間の変換を行います。
