ZWCADでポリラインが中空として表示されるのはなぜですか
問題:

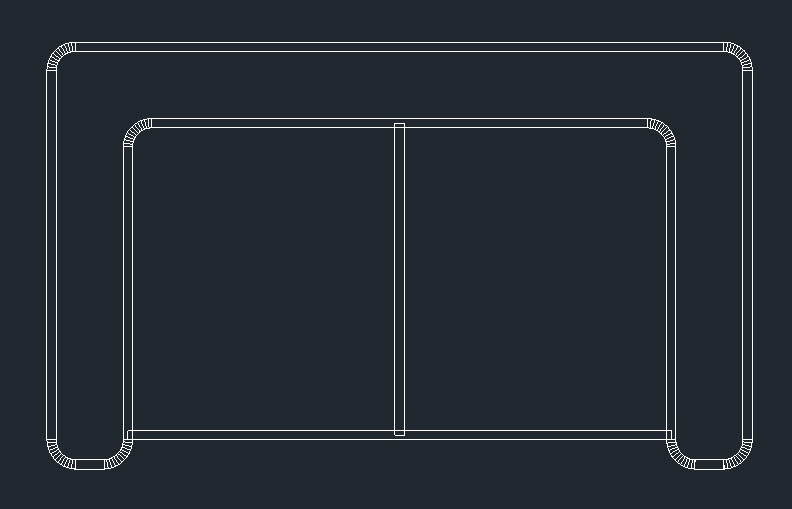

下の図に示すように、ポリラインが中空で表示されるのはなぜですか?
解決方法:

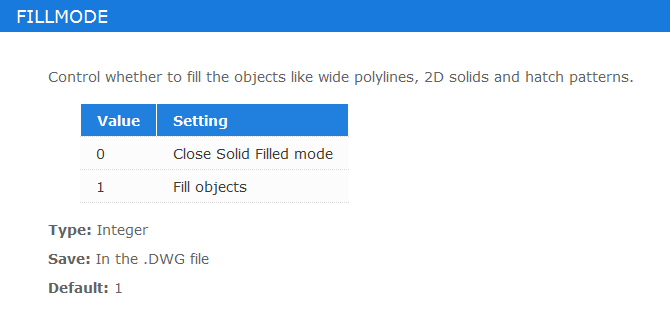

システム変数 FILLMODE にて、塗りつぶしオブジェクトの表示をコントロールします。
ビジュアルスタイルが原因です。ポリラインは、3Dワイヤフレームモードと陰線モードでは、中空として表示されます。
ビュー方向が3次元ビューの場合、ポリラインは中空として表示されます。
解決方法:

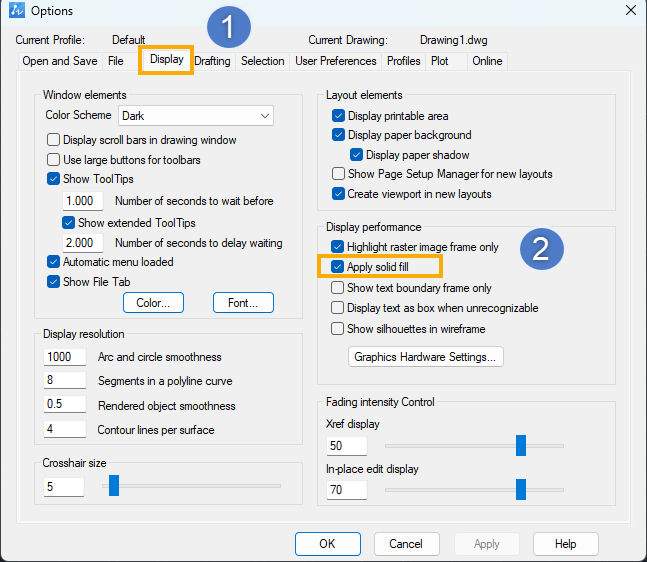

メニューの[ツール]→[オプション](OPTIONS[オプション]コマンド)をクリックし、[Enter]を押して[オプション]ダイアログ ボックスを開き、[ウィンドウ全体]タブで[ソリッド塗りつぶしを適用]を選択してから、[ビュー]→[再作図]メニューをクリックして図面を更新します。

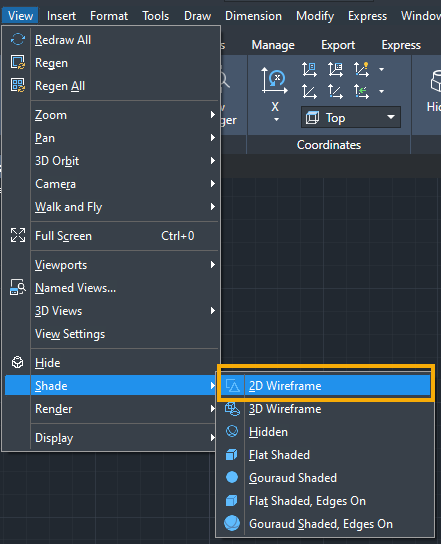

ビュー → シェーディング → 2Dワイヤーフレーム メニューから、シェーディングモードを調整します。

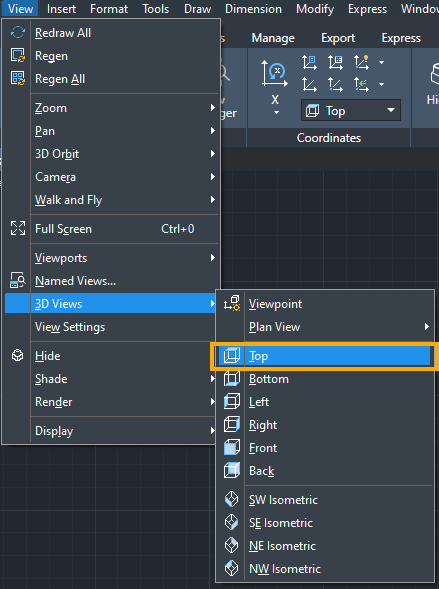

ビュー → 3Dビュー → 平面図 メニューから画角を調整します。
