ZWCADで Union/Subtract/Intersect (和/差/公差)が失敗するのはなぜですか
問題:

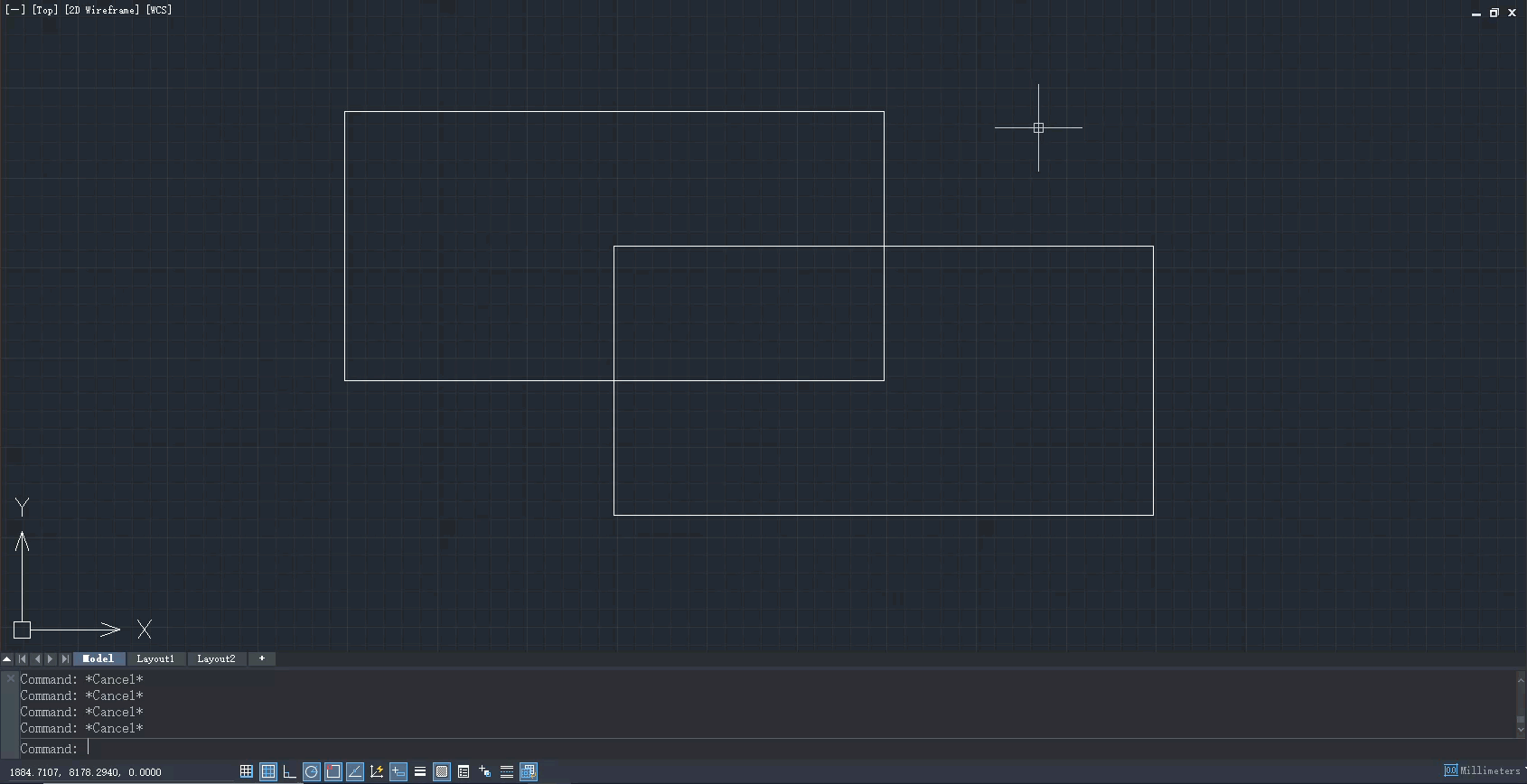

下の図に示すように、2 つの長方形が互いに交差していますが、union コマンドは失敗します。
原因:

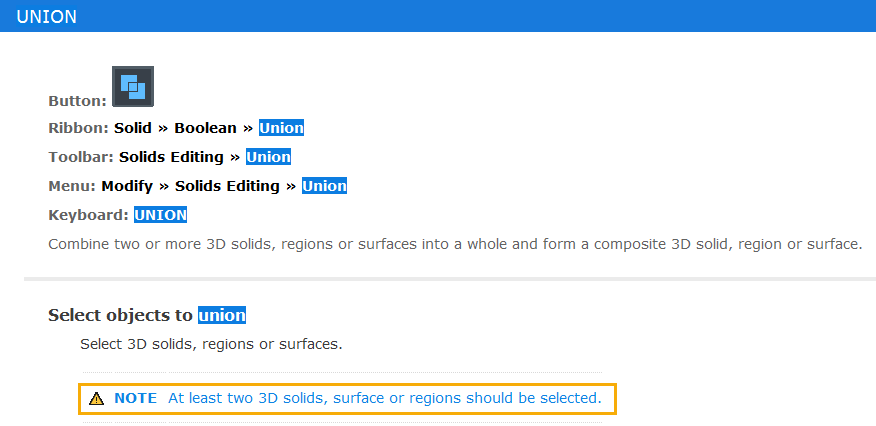

UNIONを例にとると、これらのコマンドには少なくとも2つの3Dソリッド、サーフェス、または領域が必要です。
矩形はサーフェスのように見えますが、実際には閉じたポリラインによって作成され、サーフェスや3Dソリッドではありません。
解決方法:
1.ショートカットコマンドREGIONを入力すると、閉じた領域を線で領域に変換できます
2.Unionコマンドを実行して結合します
