ZWCADでカスタムハッチングパターンを定義する方法
問題:
図面には特別なハッチング パターンが必要ですが、これは ZWCAD.pat ファイルに含まれていないため、カスタマイズする必要があります。
ZWCADでカスタムハッチングパターンを定義する方法は?
解決方法:
ハッチング パターンは .pat ファイルによって定義されます。.patファイルは、ZWCADインストールディレクトリまたはユーザーディレクトリのZWCADフォルダにあり、メモ帳で開くことができます。
例えば：
定義形式は次のとおりです。
(ハッチング パターン名, ハッチング パターンの説明)
角度、X 原点、Y 原点、Delta-X、Delta-Y、Dash-1、Dash-2
は、ハッチング パターン名を示します。
は、ハッチング パターンの説明(オプション)を意味します。
角度 は、ハッチング線の方向と水平方向の間の角度を示します
X原点、Y原点は、ハッチング直線の原点座標を表します
Delta-x、Delta-y は、ハッチング直線の X 方向と Y 方向の繰り返しオフセット値を表します
Dash-1、Dash-2 は直線の長さを表します。正の数値は線を引くことを示し、負の数値は線がないことを意味します。

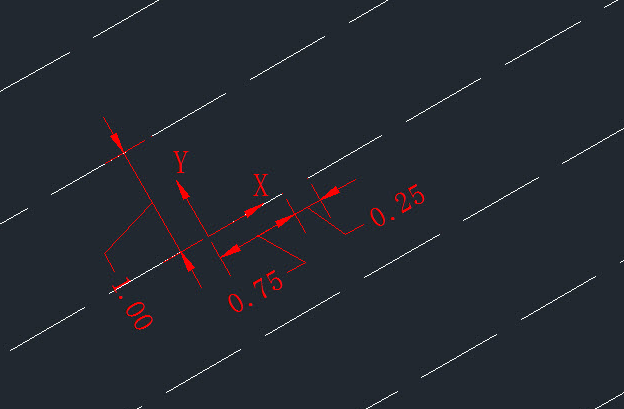

上の図のハッチングパターンのコードは次のとおりです。
