ZWCADでカスタム線種を作成する方法
問題:
特殊な線種が必要ですが、ZWCAD線種ファイルにはないため、カスタマイズする必要があります。
ZWCADで線種をカスタマイズする方法は?
解決方法:
ZWCADの線種は.linファイルで定義され、.linファイルはCADインストールディレクトリまたはユーザーディレクトリの下のCADフォルダにあり、メモ帳で開くことができます。

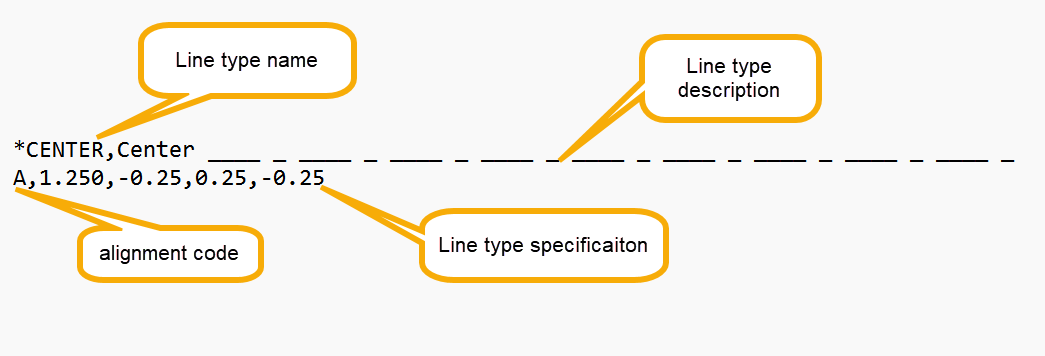

各線種はマーク * で始まり、その後に線種名が続き、記号の後に線種の説明が続きます。
2 行目は、線種を定義します。
A は、線種が両端揃えであることを示します。
1.250,-0.25,0.25,-0.25 は、長さ 1.25 単位の線から始まり、その後に長さ 0.25 単位のスペースが続き、次に長さが 0.25 単位の線が続き、0.25 単位のスペースで繰り返されることを意味します。(正の数値は線の長さを表し、負の数値はスペースのサイズを表し、0 はポイントを表します。各ステップはマークで区切られています、)
別の定義は、線分に「-AC-AC-AC-」などの単語または記号があることです。その構造は上記の線種と似ていますが、単語や記号を追加するときに別の表現コードがある点が異なります。
[ ]はテキストまたはシンボルのスタイルで、その他は単純な線のスタイルと同じです。
AC は、テキストを線種に追加する必要があることを意味します。
STANDARDは文字スタイルを意味します。
Sは倍率を意味します。
Rは回転角度を意味します。
X は、テキストが X 軸に表示されることを示します。
YはY軸上の変位を示します。
ZWCADでオブジェクトを線種にする機能については、[ET拡張ツール]→[ツール] → [線種作成](MKLTYPEコマンド)をクリックし、コマンドプロンプトに従って線種名を設定すると、線種ファイルを作成できます。オブジェクトにテキストが含まれている場合は、線種を正しく生成できるように、テキストに ダイナミックテキストを使用する必要があります。
