ZWCADでのLISTコマンドの使用
問題:
ZWCADZWCADでLISTコマンドを使用するためのいくつかのスキル
解決方法:
ZWCADでは、ショートカットキーLIを使用してLISTコマンドをアクティブにすることができます。

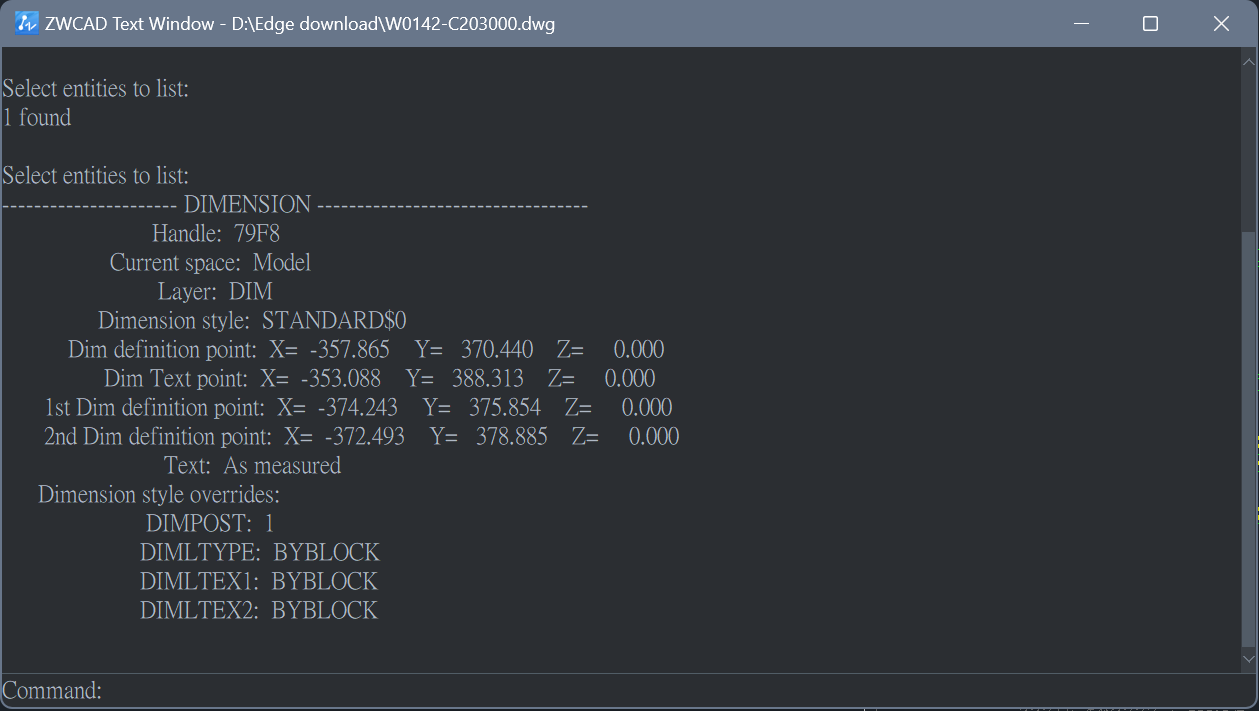

このコマンドを実行すると、テキストウィンドウが表示され、選択したオブジェクトに関するデータ情報が表示されます。
この情報には、オブジェクト タイプ、画層、現在のユーザ座標系(UCS)を基準とした X、Y、Z の位置、およびオブジェクトがモデル空間にあるかペーパー空間にあるかが含まれます。
LIST コマンドは、以下の情報も提供します。
色、線種、線幅、透過性に関する情報(これらのプロパティが「BYLAYER」に設定されていない場合)。
オブジェクトの厚さ (ゼロでない場合)。
標高(Z 座標情報)。
押し出し方向(UCS 座標)は、現在の UCS の Z 軸(0,0,1)方向と異なる場合です。
特定のオブジェクト・タイプに関連するその他の情報。
リスト クエリの内容は、[プロパティ] パネル (Ctrl + 1) に表示される内容と似ていますが、表示されるパラメーターが少なくなります。
ただし、[プロパティ]パネルに表示されない情報(たとえば、寸法スタイルに従わず、クエリーの代替パラメータとして表示される寸法値に対する特定の変更など)が表示される場合があります。
ポリラインや、他のラインと接続できないなど、予期しない動作をする特定のグラフィック操作を処理する場合、問題は [プロパティ] パネルでは表示されず、LISTの結果で特定できる場合があります。
