ZWCADでパターンの輪郭を導き出す方法
問題:

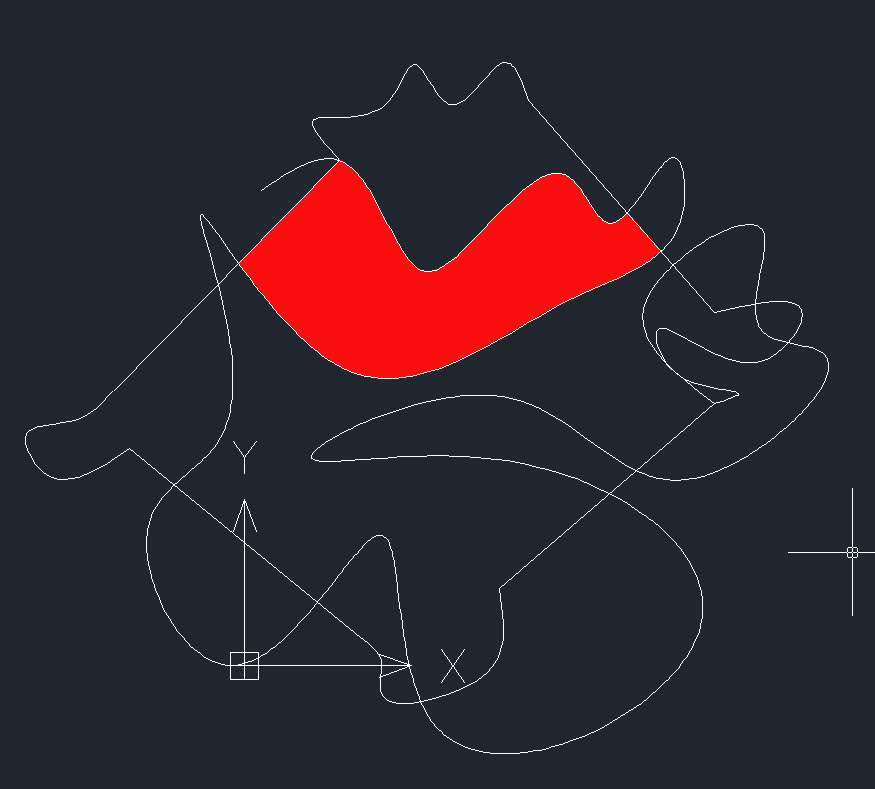

下図のような複雑な描画パターンの場合、赤い領域の輪郭を書くにはどうすればよいでしょうか。
解決方法:

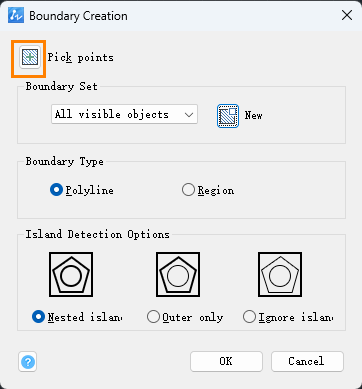

BOUNDARYコマンドを実行して[境界作成]ダイアログ ボックスを開き、[点を指定]ボタンをクリックします。

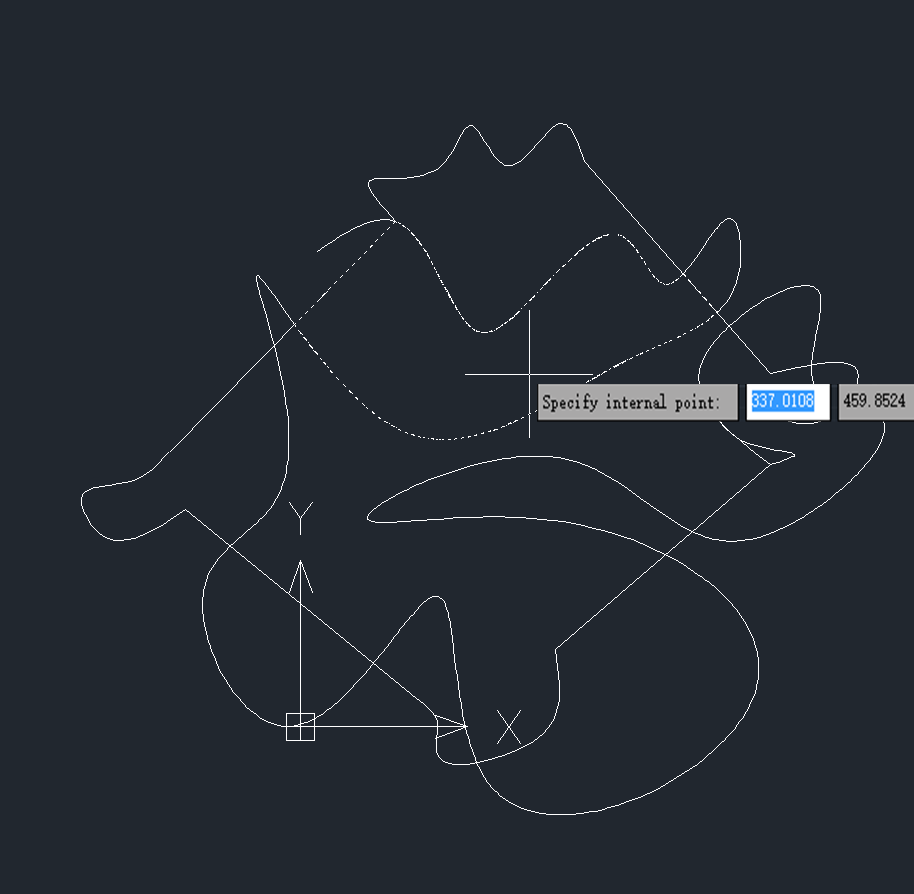

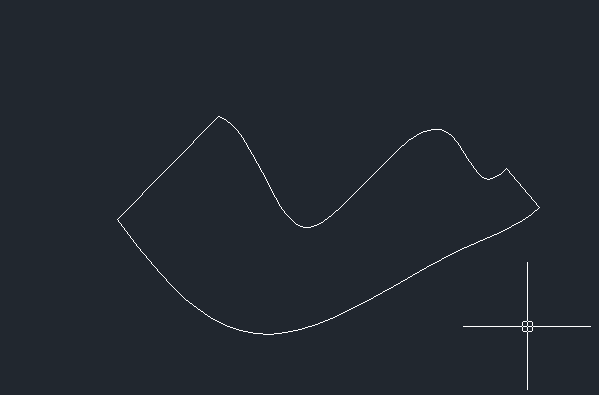

目的のゾーン内のポイントをクリックすると、ZWCADはこのゾーンの輪郭を生成します。
下図のような複雑な描画パターンの場合、赤い領域の輪郭を書くにはどうすればよいでしょうか。
BOUNDARYコマンドを実行して[境界作成]ダイアログ ボックスを開き、[点を指定]ボタンをクリックします。
目的のゾーン内のポイントをクリックすると、ZWCADはこのゾーンの輪郭を生成します。
