ZWCADで図面の重なり線を排除する方法
問題:
図面内にオブジェクトが完全にまたは部分的に重なっている場合があります。これらの重なり合った線は、ファイルのデータ量を増やすだけでなく、グラフの作成と編集に影響を与えることもあります。したがって、これらの重なり合った線を削除するのが最善です。これらの重なり合ったオブジェクトを消去する方法は?
解決方法:
1. メニューの [ET拡張ツール] - [修正] - [重複オブジェクトの削除] (OVERKILLコマンド) をクリックします。

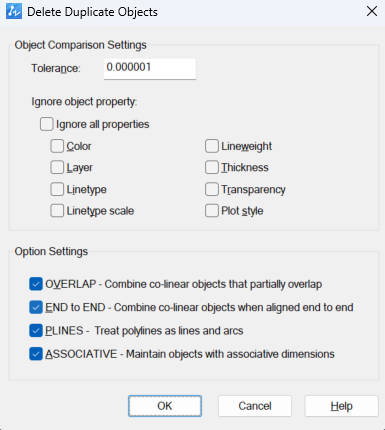

2. 重なり合ったオブジェクトを確認したい範囲を選択すると、選択後に以下のメニューがポップアップします。必要に応じて設定を行い、[OK]をクリックします。
3.

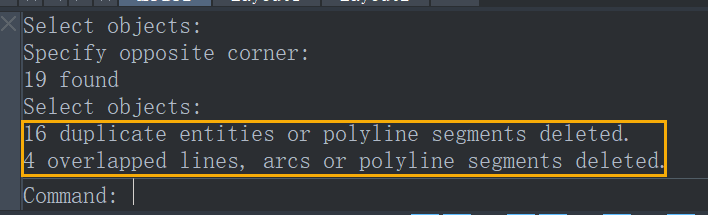

4. コマンドが終了すると、プロンプトが表示されます。
X 個の重複図形またはポリライン セグメントが削除されました...
