ZWCADで幅のあるポリラインを描く方法は?
問題:
ポリラインの幅を設定する方法は?
解決方法:
1. 次の例では、矢印を描画してポリラインの幅を設定する方法を示します。
2. メニューから、[作成]-[ポリライン](PLINEコマンド)を選択して、ポリライン描画モードに入ります。

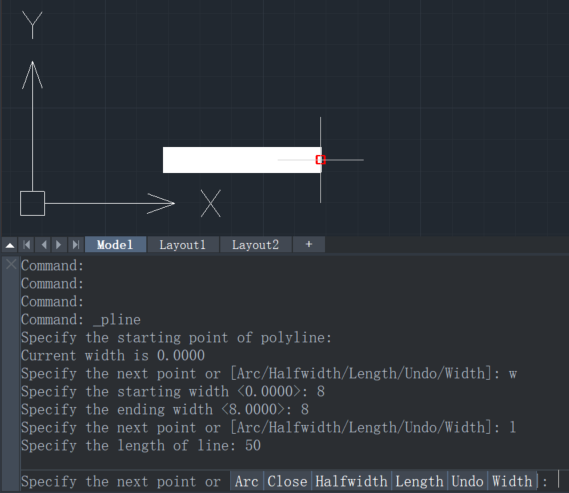

3. ポリラインの始点を指定します。コマンドラインプロンプトに注意してください。[幅]設定を入力し、開始幅と終了幅の両方を 8 に指定します。次に、線の長さを 50 に指定して、シャフト部分を描画します。
4. [幅] 設定を再度入力し、開始幅を 32、終了幅を 0、線の長さを 50 に指定して矢印を描画します。
