ZWCAD図面間でコピー&ペーストすると、グラフィックが移動するのはなぜですか
問題:

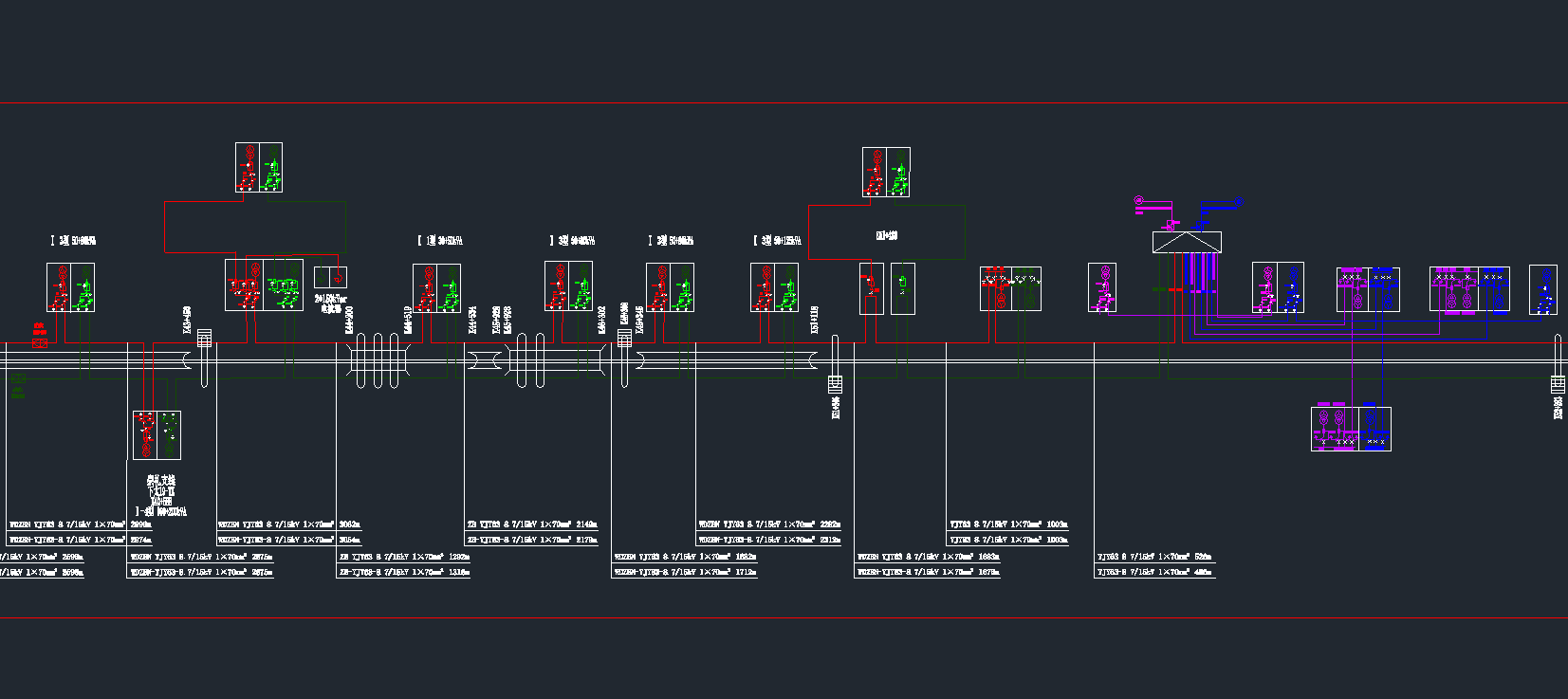

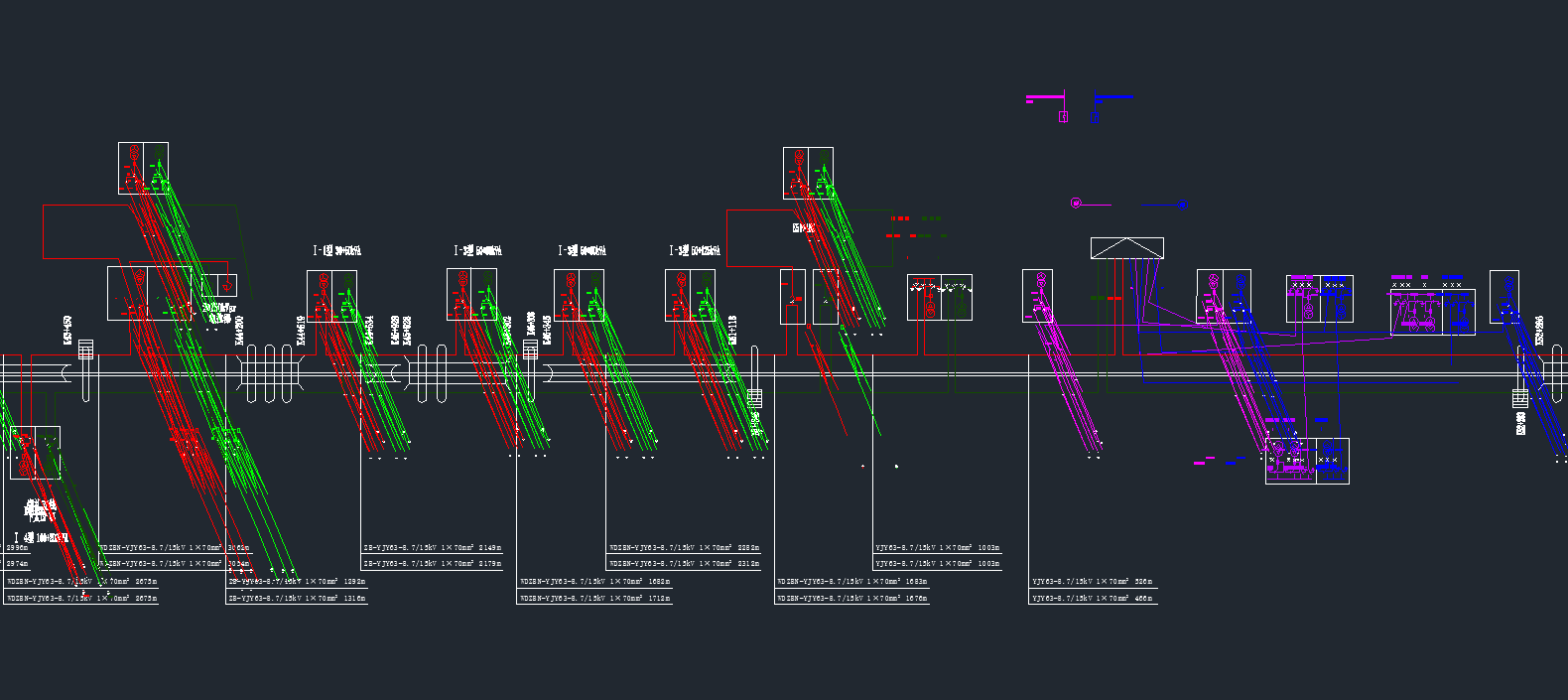

下の図のように、オブジェクトを別の図面にコピーすると、コピーしたグラフィックが移動し、3次元画像のようになってしまいます。なぜでしょうか。
原因:
元のグラフィックス オブジェクトには高さがあり、Z 座標は均一な値ではありません。
解決方法:

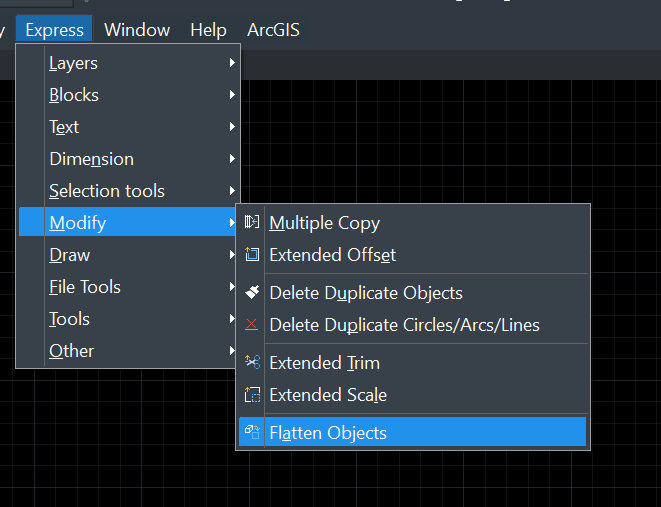

元の図面で、メニューから、[ET拡張ツール]→[修正]→[オブジェクトをフラット化]をクリックし、コピーするグラフィックスを選択し、3D オブジェクトを 2D ポリラインに変換します。図面間で問題なくコピーができます。
