クイック電卓を使用して間隔を測定し、ZWCADで描画を支援する方法
問題:

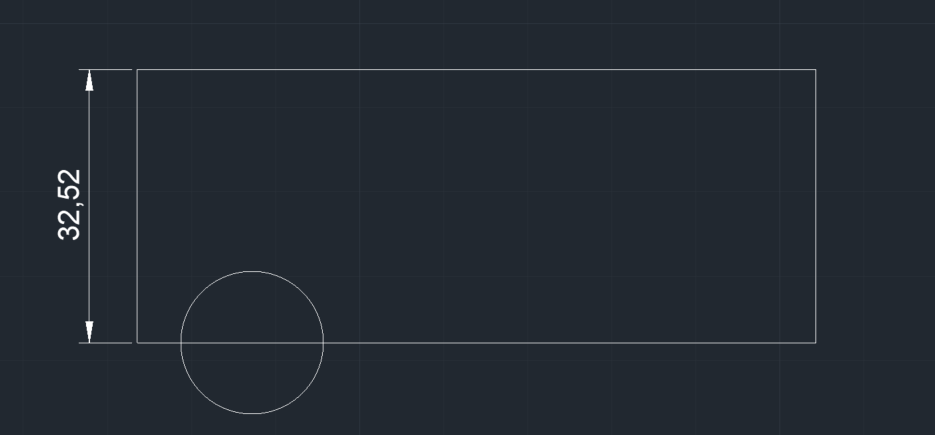

下の図に示すように、円を垂直サイズの37.5%上に移動するにはどうすればよいですか?
解決方法:
1. クイック電卓の2点間の距離関数をクリックし、上端と下端を選択して、垂直距離の値を取得します。

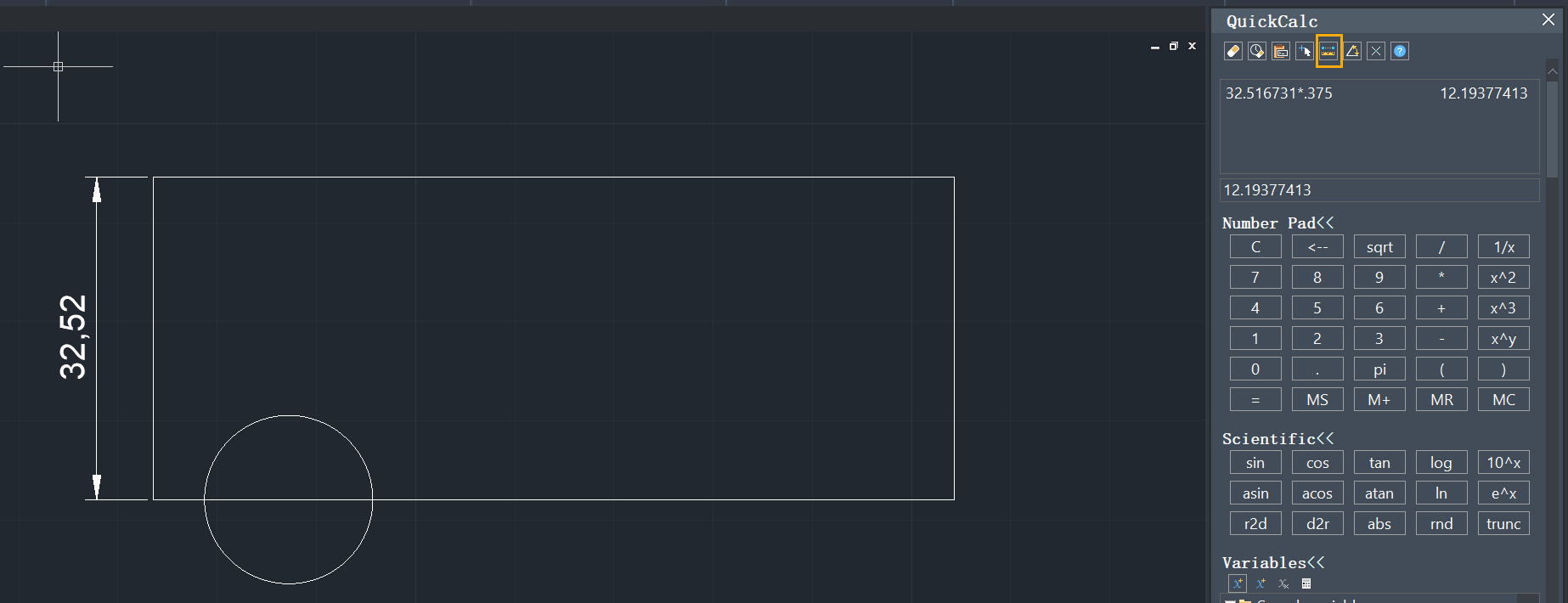

2. クイック電卓の数式に「*.375」を追加し、Enterキーを押して移動距離の値を計算します。
3. [移動]コマンドを実行し、円を選択して、移動基点を指定します。

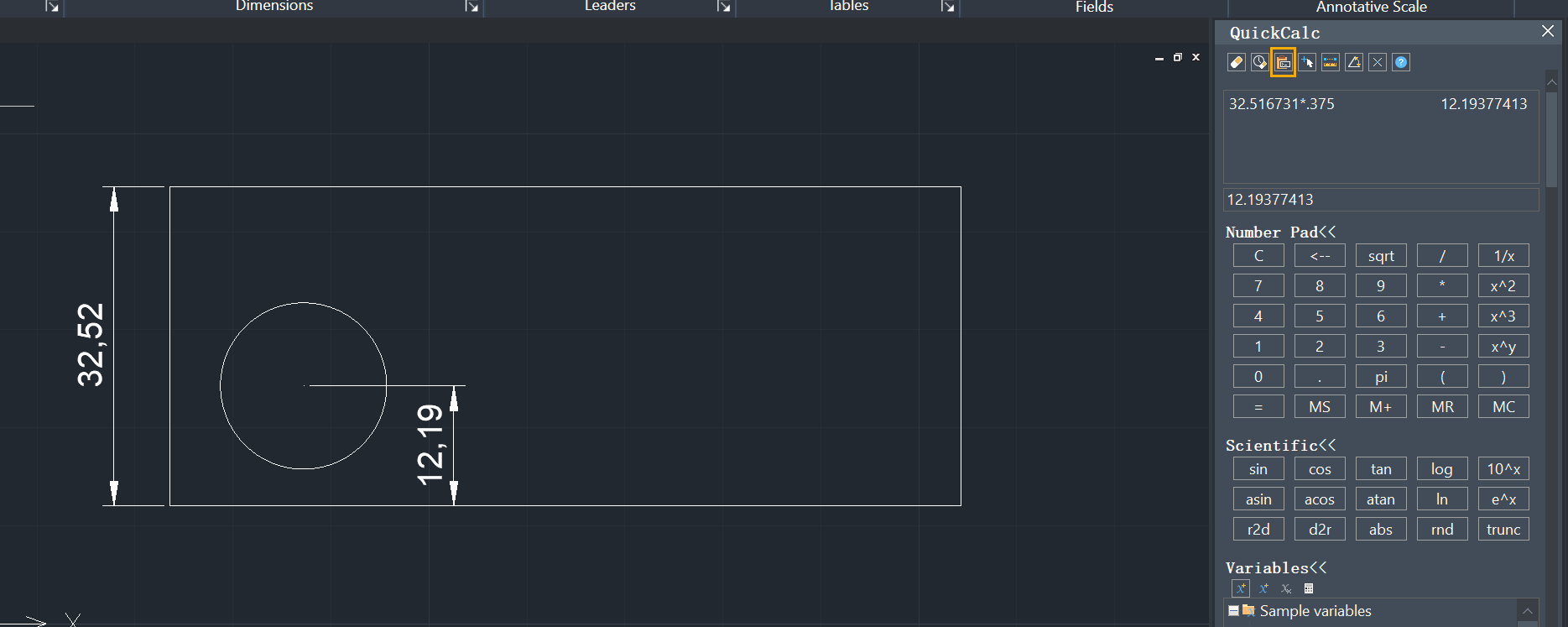

4. クイック電卓 の [コマンドラインに値をコピー] ボタンをクリックすると、[二点目を指定 のプロンプトに "12.19377413" と表示されます。
5. マウスを使用して移動方向を指定し、[Enter]を押して完了します。
