ZWCADで他の線種ファイルをインポートする方法
問題:
ZWCADで他の線種ファイルをインポートする方法をご紹介します。
原因:

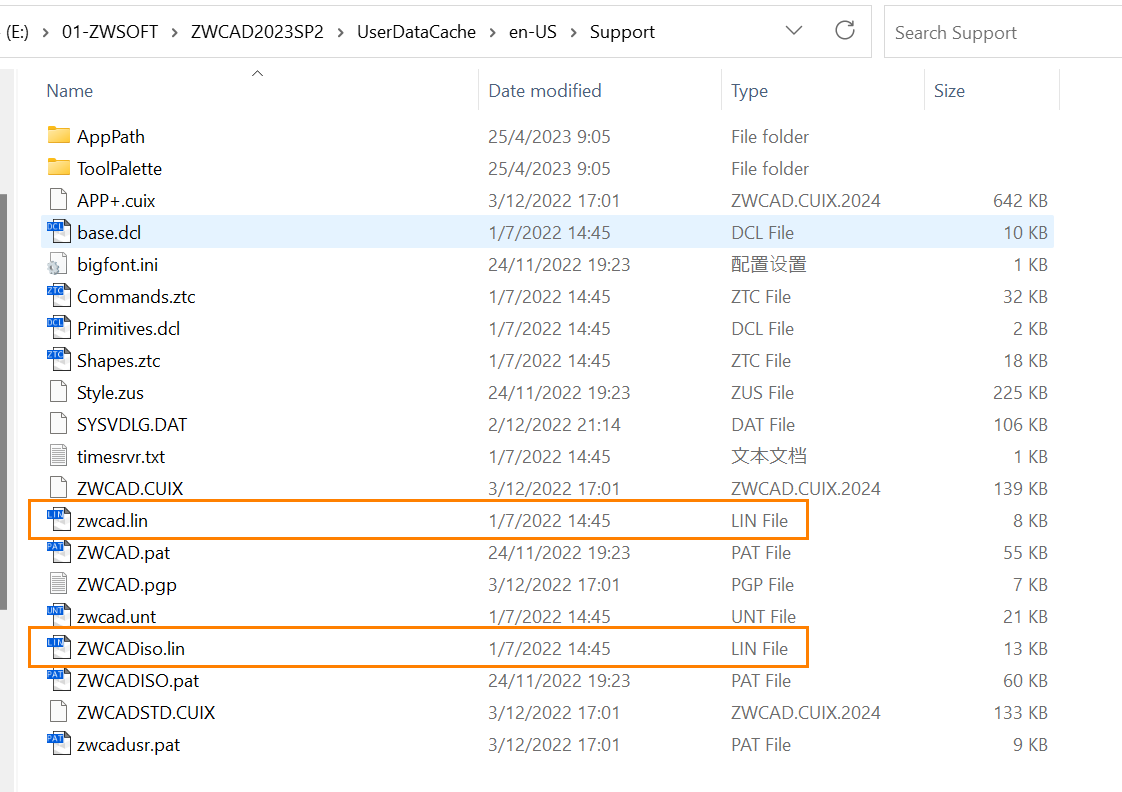

CAD の線種は線種ファイル(lin)に保存され、通常はソフトウェアのインストール フォルダにあり、ユーザ ディレクトリにバックアップされます。ユーザーはこれらのファイルをメモ帳で開いてカスタマイズできます。
ZWCADで他のソフトウェアの線種またはカスタム線種を使用する必要がある場合、ユーザは必要な線種を含む線種ファイルを見つけてZWCADにロードすることができます。
解決:

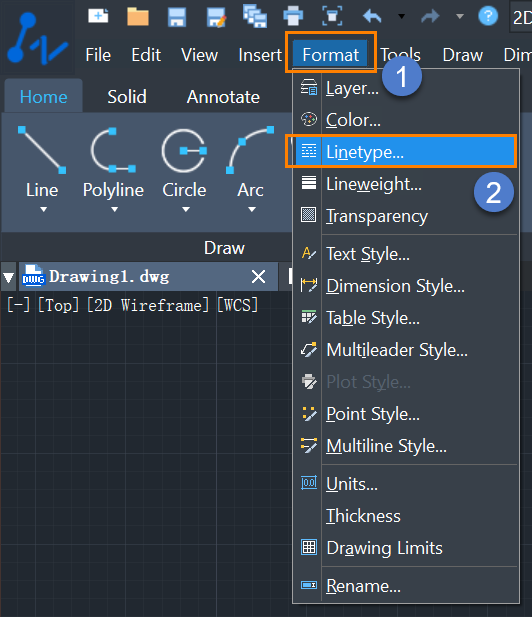

1.必要な線種ファイル(.lin)をローカルディスクにコピーします。2.[形式→線種設定]メニューをクリックして、[線種管理]ダイアログボックスを開きます。

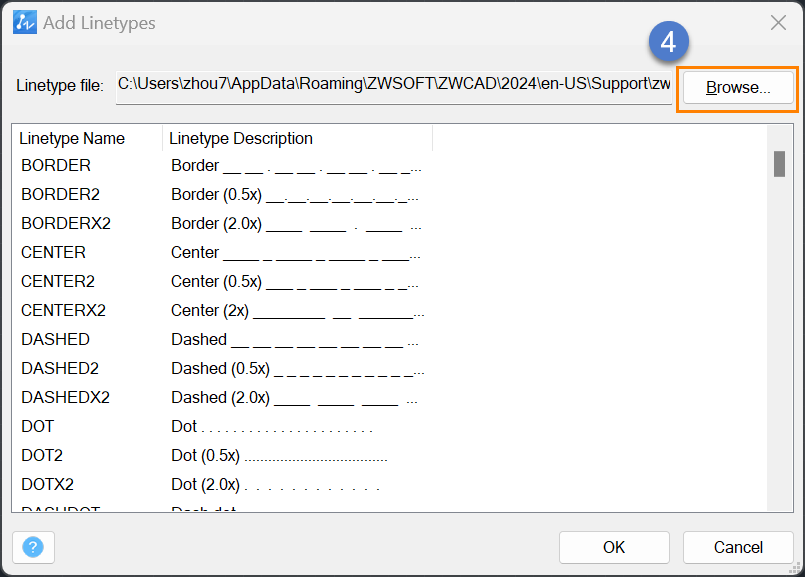

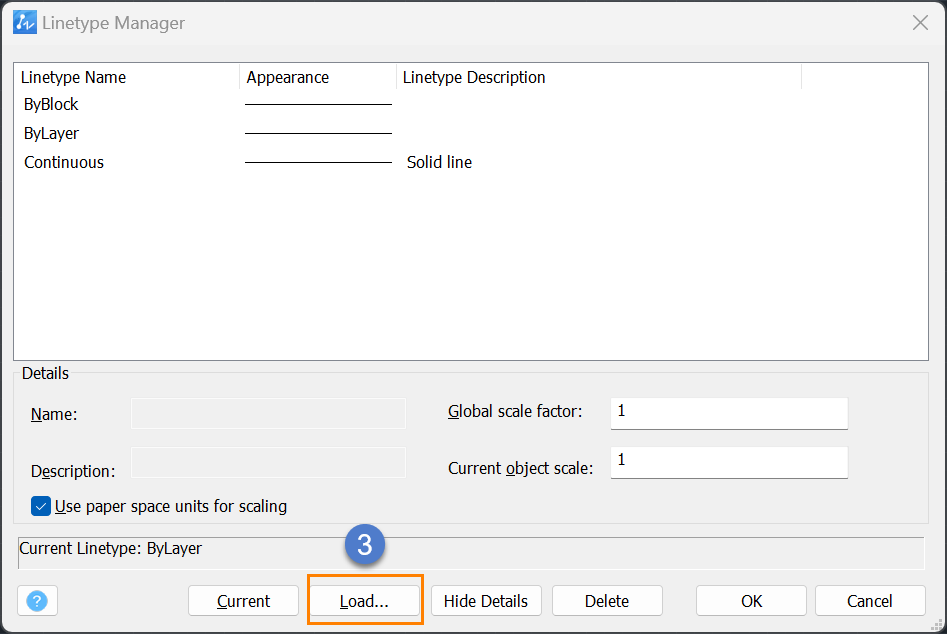

3.[線種管理]ダイアログボックスで、[ロード]ボタンをクリックして[ラインタイプ追加]ダイアログボックスに入ります。[参照]をクリックし、ロードしたい.linファイルを選択します。ファイルからロードしたい線種の名前を選択し、[OK]をクリックしてロードします。
![](https://www.zwsoft.co.jp/wp-content/uploads/zwcad-others-010-2.png)
![](https://www.zwsoft.co.jp/wp-content/uploads/zwcad-others-010-3.png)
![](https://www.zwsoft.co.jp/wp-content/uploads/zwcad-others-010-4.png)
