ZWCADでのスマートバッチプロットの基本手順
問題:
ZWCADでスマートバッチプロットを使用する方法は?
解決方法:

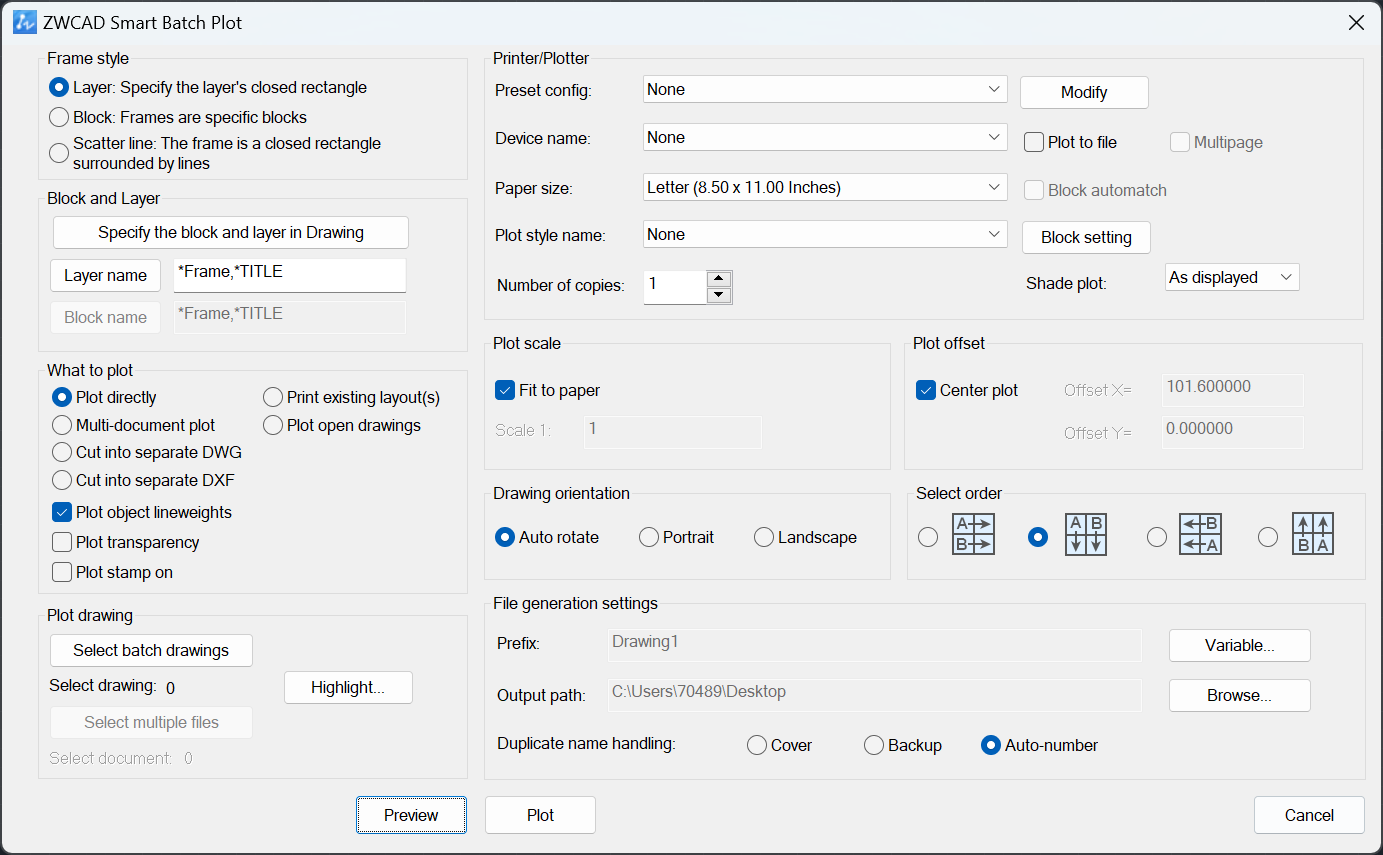

1. コマンドSMARTPLOTを実行して、ZWCADスマートバッチプロットダイアログボックスを呼び出します。

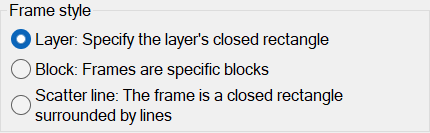

2. フレームのスタイルを選択します。

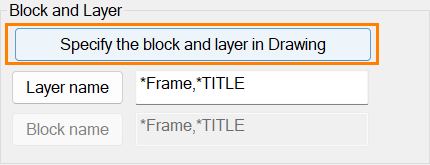

3. 2 で、レイヤーまたはブロックを選択した場合は、図面でブロックとレイヤーをクリックして指定する必要があります。レイヤー名またはブロック名は次のように表示されます。

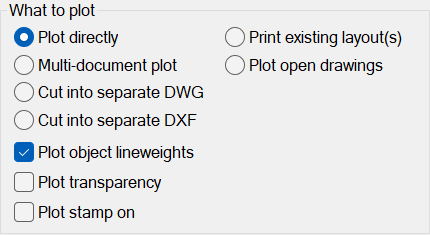

4. 印刷する対象を設定します。

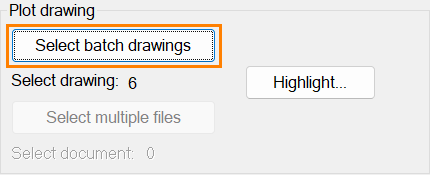

5. [バッチ図面を選択する]をクリックして目的の図面を選択し、[ハイライト]をクリックして選択を確定します。

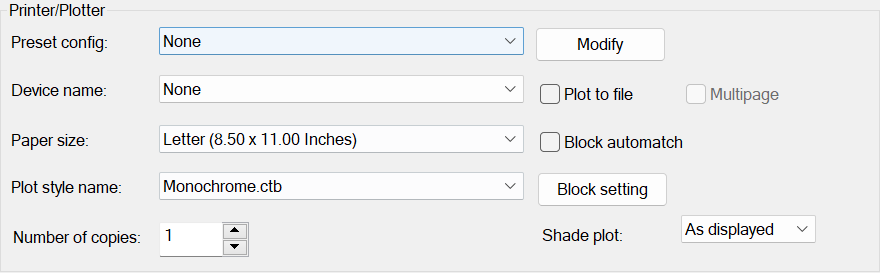

6. プリセット構成、デバイス名、用紙サイズなどのプリンター/プロッターを設定します。

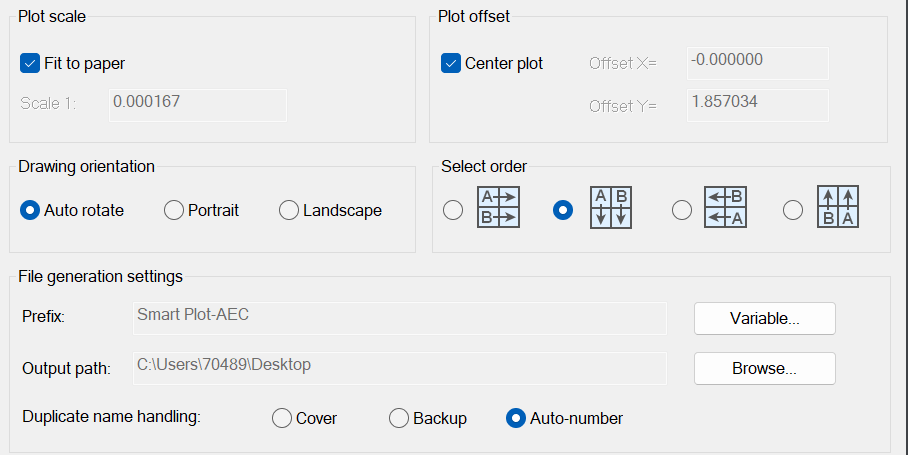

7. その他の印刷情報を設定します。[接頭表記]は、複数の独立した図面を印刷する場合、つまり、手順6の[複数ページ]がオフの場合、接頭表記+ 1、2、3...がファイル名として使用されます。

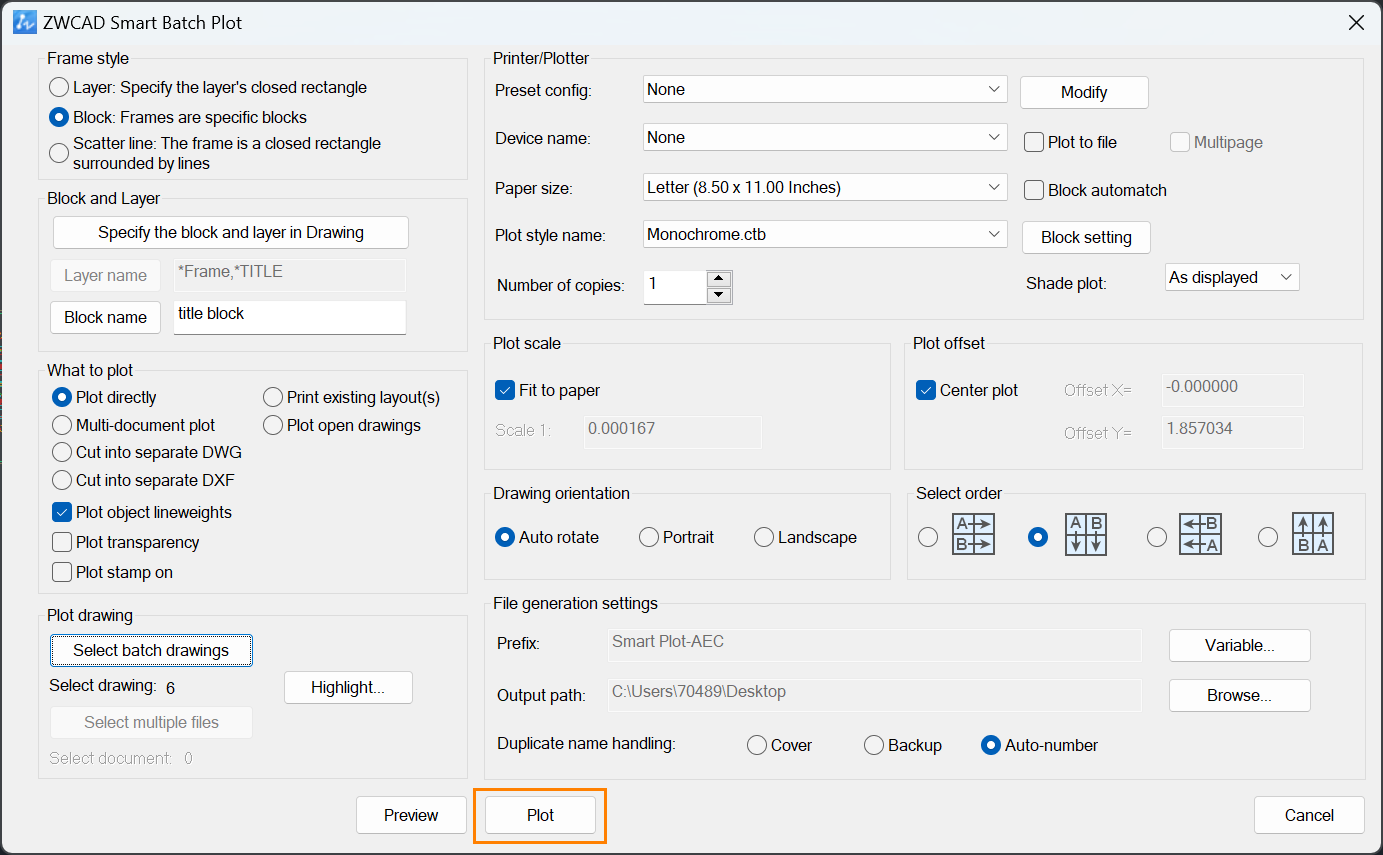

8. すべての設定が完了したら、[印刷]をクリックすると、図面を一括印刷します。
