【ZWCADの小技】 属性付きのタイトルブロックを作成する方法
属性付きのタイトルブロックを作成する方法
【概要】

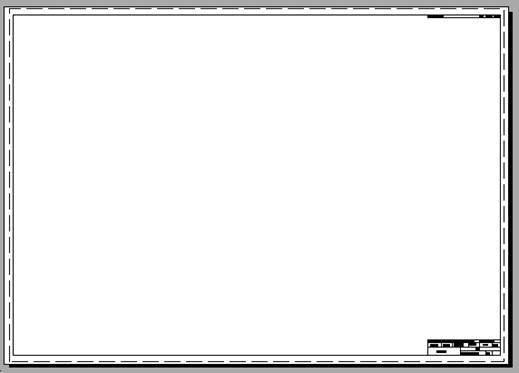

タイトルブロックは、図面（会社、名前、改訂番号、図面のファイル名、その他）に関する情報を伝達するのに用いられます。
タイトルブロックに記入する際、普通のテキストを使うのを好みますが、記入した情報が繰り返し変わるのであれば、テキストではなく属性を使用した方が簡単になるかもしれません。
例えば、タイトルブロックが他の図面の中で使われるとき、改訂番号、名前、その他も同様にファイル名は変わります。タイトルブロックがブロックとして挿入されるとき、テキストを修正するためにブロックを分解させる必要があります。このように属性で修正することでより簡単になります。
下記のステップに従ってください：

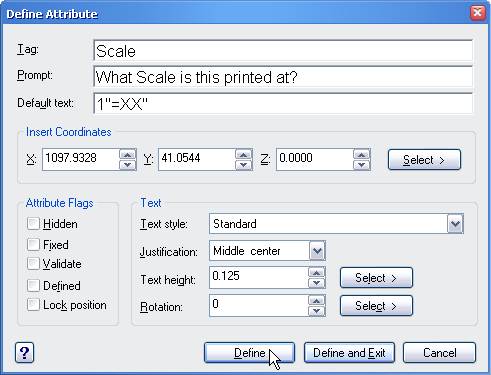

属性定義をするために、AttDefコマンドを入力してください。
名前、プロンプト、デフォルトテキストの欄を入力して下さい。
(タグ名は一単語とするよう注意して下さい)
また、各々の属性のためにフォントと高さを指定することがきます。

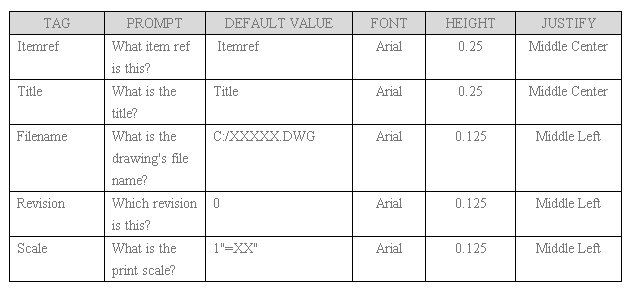

例えば、下記表のように値を入力して下さい。
各々の属性を入力したあと、定義をクリックして下さい。次に、属性のためにデータを入力してください。全ての属性を設定したら定義をクリックしてください。

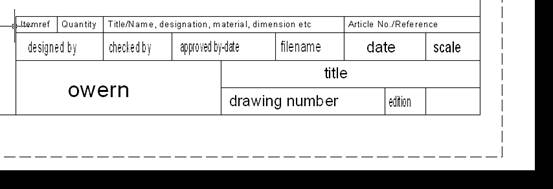

属性を表題欄に追加します。
ブロックを作成するために、Blockコマンドを使ってください。属性が全て選ばれたら、全タイトルブロックを選ぶために、
交差ウインドウを使い、enterを押して下さい。すると、再度ブロックダイアログボックスが開かれます。

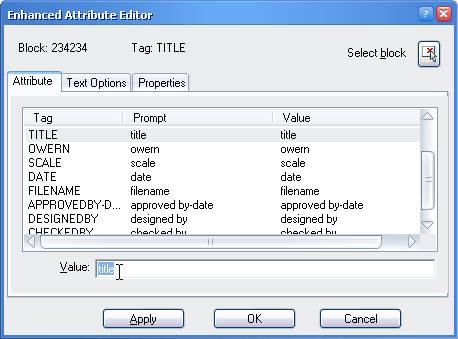

属性で設定したタイトルブロックを編集することは簡単です。属性テキスト、値を修正するために、ブロックをダブルクリックするか、
AttEditコマンドを使用して下さい。
ブロックですので、他の図面で使用することができます。
