【ZWCADの小技】 ハッチングのグラデーション
ハッチングのグラデーション
【概要】
ハッチングのグラデーションはハッチング領域内に任意の2色の間で、徐々に変化するように色の勾配をつけることができます。
ユーザーは、以下のいずれの方法でグラデーションの設定画面を開くことができます。
1 .作成/ハッチングから、ハッチングの画面を開き、グラデーションタブを開く。
2 .ハッチングのアイコンから、ハッチングの画面を開き、グラデーションタブを開く。
3. コマンドに”bhatch”と入力し、ハッチングの画面を開き、グラデーションタブを開く。

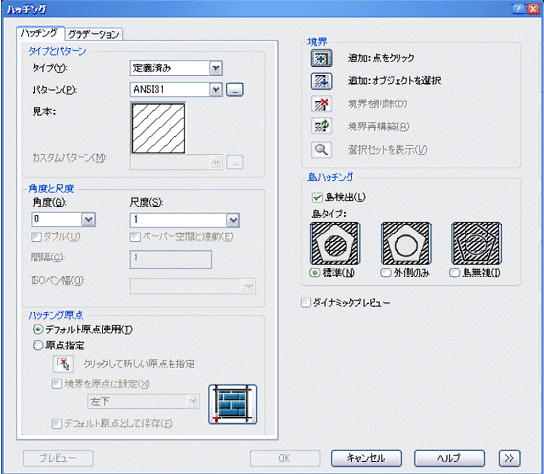

・ハッチダイアログボックス

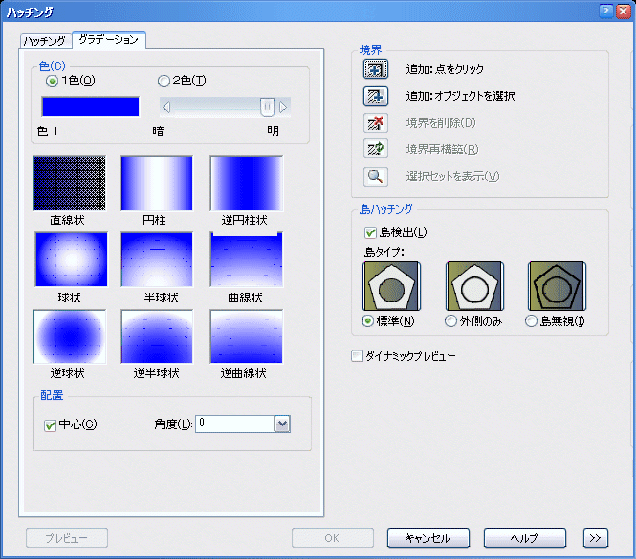

・グラデーションタブ
グラデーションタブの説明
１.色について
・1色を選択して、色１の色がついたブロックをクリックすることで、色の変更を行えます。
・明暗と書かれたブロックのスライダーを動かすことで、色の明るさを変更できます。
・２色目を設定する場合は、２色のボタンをクリックします。
・２色目の色を変更する場合は、２色のボタンをクリックした後に、色2の色がついたブロックをクリックすることで、色の変更を行えます。
２.グラデーションパターンについて
・グラデーションパターンは全部で９つあります。その中から１つを選択します。
３.配置について
・中心のチェックボックスにチェックすることで、真中を中心とした勾配をつけることができます。
・角度から数値を選択することで、勾配に角度をつけることができます。
（例）

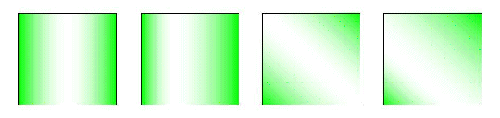

中心にチェック 中心のチェックを外す 中心+45° 中心のチェックを外す+45°
４.島ハッチング
・標準・・・境界の一番外側から、交互に色がつきます。
・外側のみ・・・境界の一番外側に色がつきます。
・島無視・・・境界を無視し、全てに色がつきます。
標準 外側のみ 島無視
