【ZWCADの小技】図面をEPSファイルに出力する方法

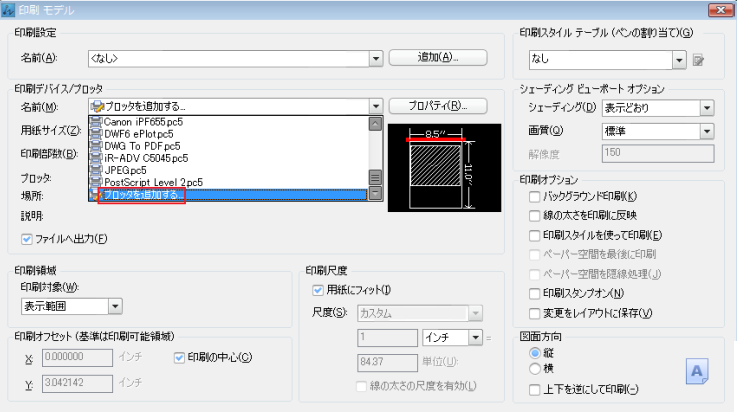

図面をEPSファイルに出力するには、EPS出力用の印刷デバイスをしてする必要がありますが、デフォルトでは、プロッタリストには、そのドライバが表示されませんので、追加する必要があります。追加するには、下図で示しているように、「プロッタを追加する」をクリックします。印刷画面

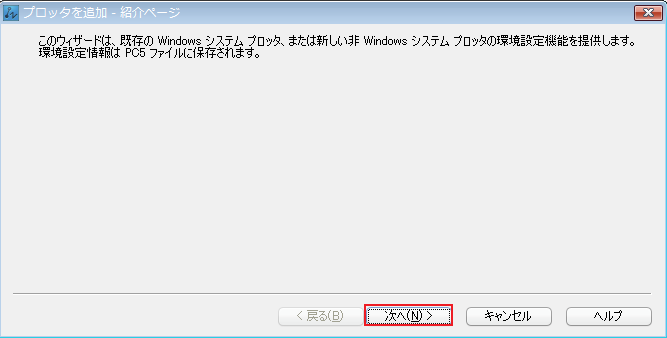

「プロッタを追加する」をクリックすると、下図のような画面が表示されます。「次へ」をクリックします。プロッタ追加

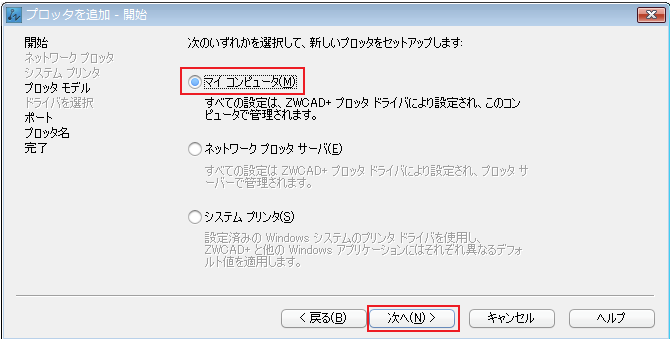

「次へ」をクリックすると、下図のような画面が表示されます。
「マイコンピュータ」を選択して、「次へ」をクリックします。

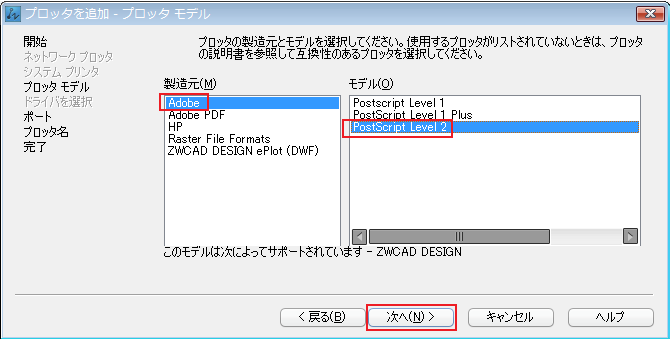

「次へ」をクリックすると、下図のような画面が表示されます。左側の製造元のある「Adobe」を選択して、右側のモデルの「PostScript Level2」をクリックして、「次へ」をクリックします。左側の製造元リストに、「Adobe」が表示されない場合は、ZWCAD+の最新版をダウンロードして、インストールしてください。プロッタ追加

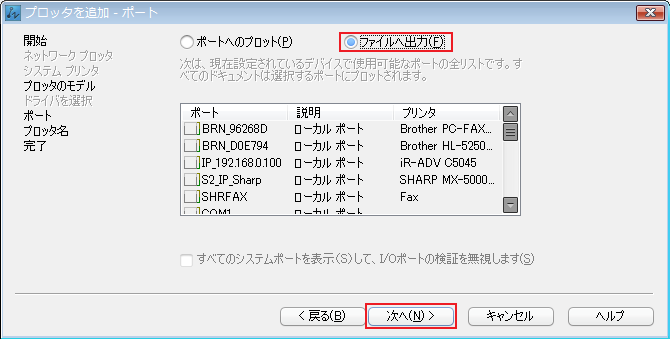

「次へ」をクリックすると、下図のような画面が表示されます。
「ファイルへの出力」を選択して、「次へ」をクリックします。

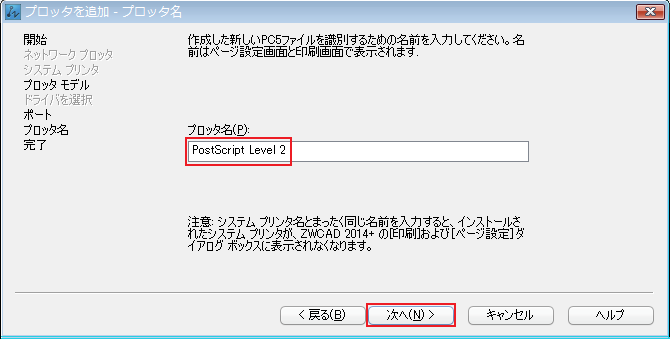

「次へ」をクリックすると、下図のような画面が表示されます。
「PostScript Level2」を修正して、「次へ」をクリックします。プロッタ追加
「次へ」をクリックすると、下図のような画面が表示されます。

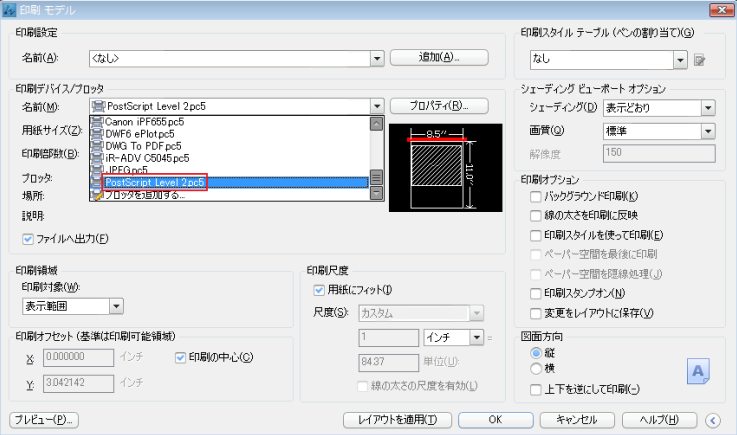

印刷デバイスにある「PostScript Level2」を選択して、「OK」をクリックすると、EPS拡張子のファイルが作成されます。

印刷画面
