【ZWCADの小技】 ハッチングパターンでの破線の表示設定方法
ハッチングパターンでの破線の表示設定方法
■HPLINETYPE変数の初期値は0の時、ハッチング パターンは線種設定に関わらず実線で表示されます。
HPLINETYPE変数を１に設定すると、モデル画面でも線種設定された通りに表示されます。

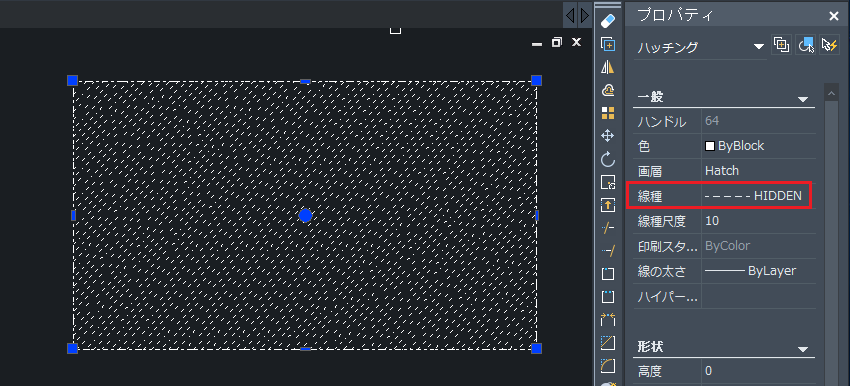

■HPLINETYPE変数が初期値0でハッチングパターンをHIDDENに設定した場合、

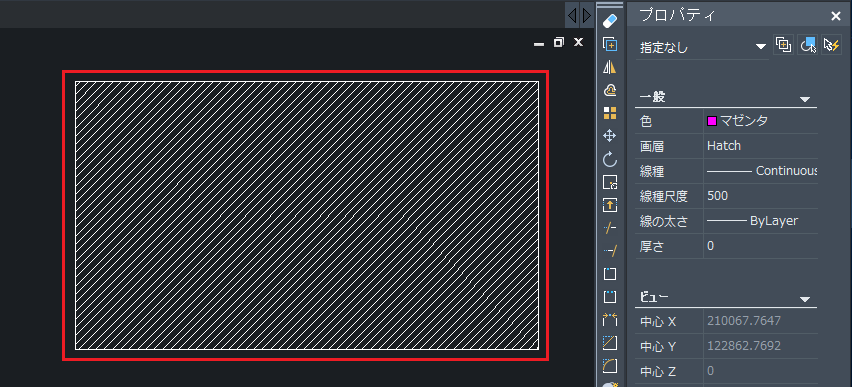

■ハッチングパターンは線種設定に関わらず実線で表示されます。
■設定方法：
１．コマンドラインに「HPLINETYPE」と入力し、[Enter]キーを押します。
HPLINETYPE の新しい値を入力 <0>:と表示されますので、「1」と入力して[Enter]キーを押します。

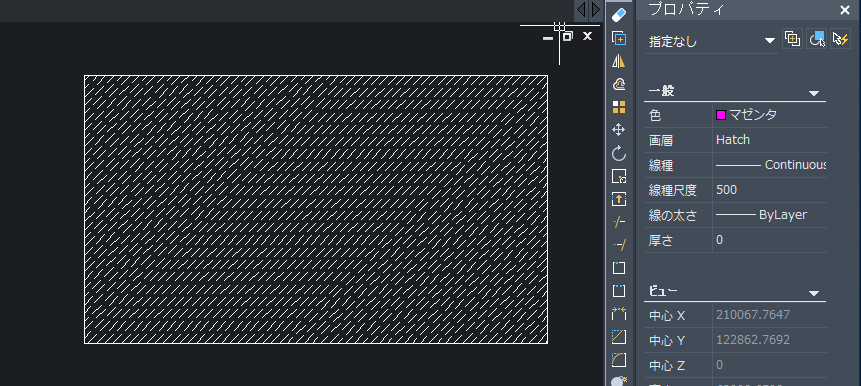

２．「REGEN」（再作図）を実行すると、ハッチング パターンは下図のように、線種設定された通りに表示されます。
