ZWCADのレイアウトスペースでは、モデル空間の破線が実線として表示されるのはなぜですか
問題:

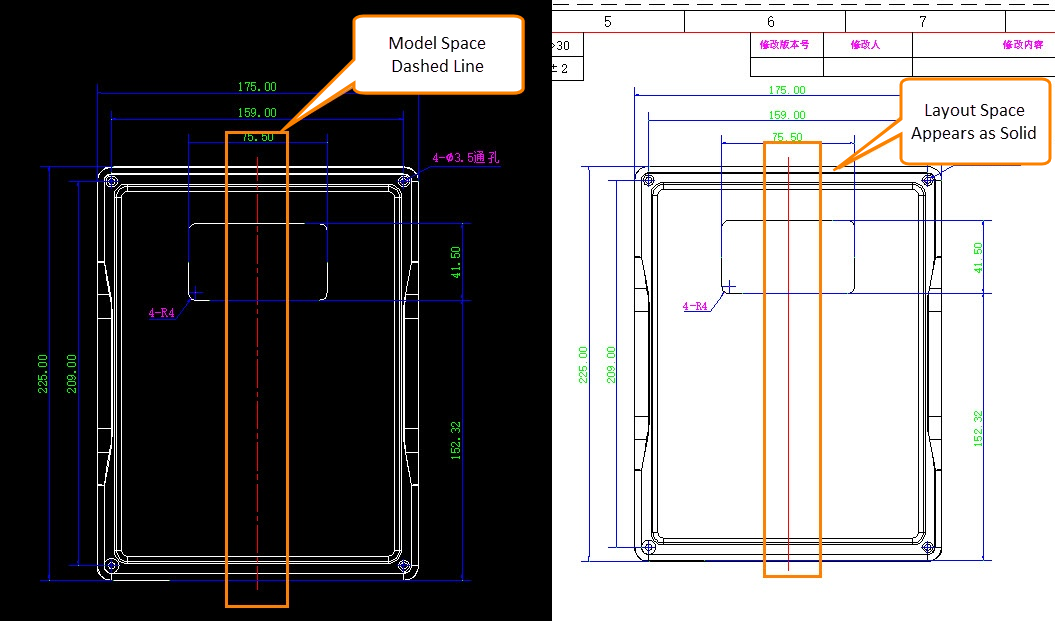

モデル空間の破線がレイアウト空間のビューポートでは実線として表示されるのはなぜですか?
原因:
破線の線種尺度は、ビューポートの尺度に従って変更されます
解決方法:

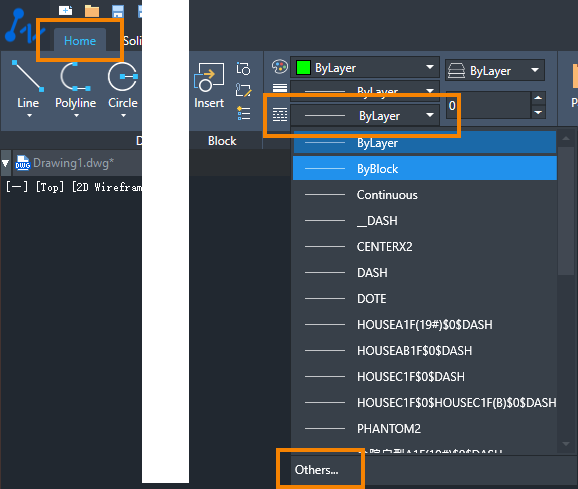

1. LINETYPEコマンドを実行するか、リボン メニューの[ホーム]→[プロパティ]の[その他]を実行します。

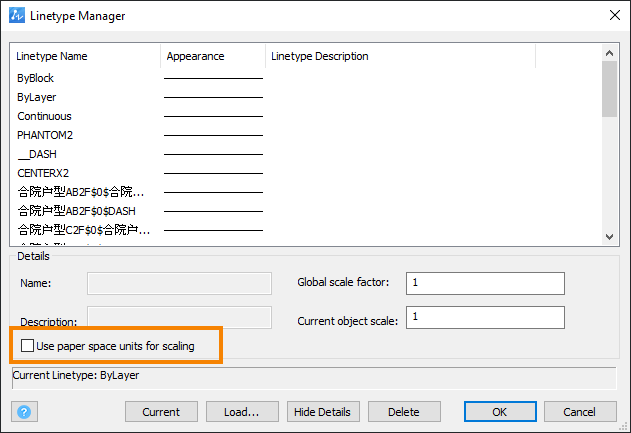

2. [線種管理]ダイアログ ボックスで、[尺度変更にペーパー空間の単位を使用]オプションのチェックを外し、[OK]をクリックして設定を保存します。
注：
[尺度変更にペーパー空間の単位を使用]オプションのチェックを外すと、線種尺度はモデル空間尺度に位置合わせされます。
[尺度変更にペーパー空間の単位を使用]オプションをオンにすると、線種尺度がレイアウト ビューポート尺度に位置合わせされます。
